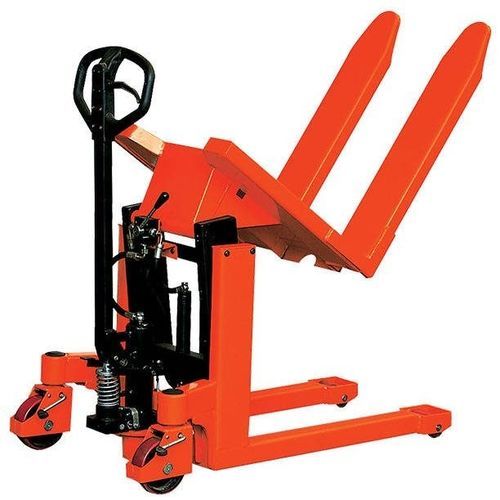

手動傾斜装置 LT10 series

電動ケース用90°

製品説明
LT10シリーズのパレットチルターは、パレットを持ち上げて人間工学的な角度に傾け、屈曲や過度の伸展を軽減します。ラインナップはLT10M（手動）とLT10E（電動）を含みます。電動モデルは片側の車輪に強制操舵を備え、操作性を向上させます。上下動は操作レバーのスイッチで、傾斜／戻しはケーブル式のリモコンで操作します。機能は独立または同時に動作可能です。傾斜／戻しを安全に行うには、装置を堅固な面に設置し、自在輪をブレーキで固定してください。ハンドルは位置調整およびロックが可能で、座位・立位のいずれにも対応し、積み重ね時のアクセス性向上のため回転できます。フォークは最大90°まで傾けられます。両モデルともパーキングブレーキとフットプロテクターを標準装備。EN1757-1およびEN1175準拠です。

パレットチルターの詳細

• 段ボール箱、ケース、積載物などの荷物の移動・傾斜に対応
• 手動傾斜（LT10M）と電動傾斜（LT10E、リモコン付）の2タイプ
• 座位・立位に対応する調整・ロック可能なオペレーターハンドル
• フォーク傾斜は最大90°で、作業の人間工学に配慮
• キャスター用ブレーキ、パーキングブレーキ、フットプロテクターを装備
• 積載能力：1000 kg（2200 lb）
• フォーク長さ：800 mm
• フォーク間幅：560 mm
• 最大リフト高さ：285 mm
• 重心最小 / 最大：200 / 400 mm

型式と寸法（表）
i-LIFT NO. | Model No. | Capacity kg(lb.) | Max. Fork Height mm(in.) | Min. Fork Height mm(in.) | Fork Length mm(in.) | Individual Fork Width mm(in.)
— | LT10M | 1000 (2200) | 285 (11.2) | 85 (3.3) | 800 (31.5) | 163 (6.4)
— | LT10E | 1000 (2200) | 285 (11.2) | 85 (3.3) | 800 (31.5) | 163 (6.4)

技術仕様

• シリーズ / 型式：LT10 Series（LT10M = 手動、LT10E = 電動）
• 定格荷重：1000 kg（2200 lb）
• フォーク長さ：800 mm（31.5 in）
• フォーク間幅：560 mm
• 個別フォーク幅：163 mm（6.4 in）
• 最大フォーク高（リフト高）：285 mm（11.2 in）
• 最小フォーク高：85 mm（3.3 in）
• 重心最小 / 最大：200 / 400 mm
• フォーク傾斜角度：最大90°
• 操舵：片輪強制操舵（電動モデル）
• 傾斜／戻し制御：長いケーブル付リモコン（電動モデル）
• 昇降制御：操作レバーのスイッチ
• 安全 / 装備：パーキングブレーキ、キャスターブレーキ、フットプロテクター；傾斜／戻し時は自在輪をブレーキで固定すること
• 座位・立位に対応する調整・ロック可能なハンドル
• 規格：EN1757-1およびEN1175準拠
