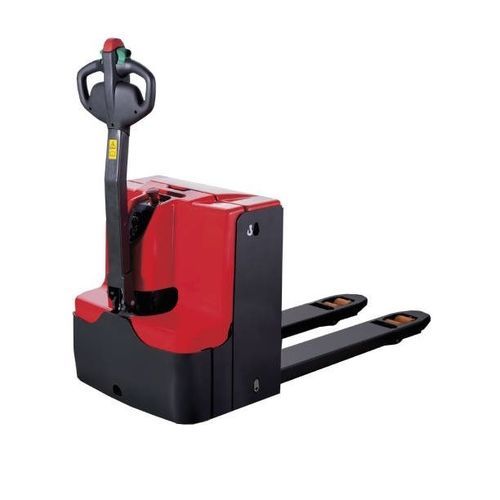

バッテリー式パレットトラック PT16L

ロング フォーク

製品概要
PT16L 歩行式パレットトラックシリーズは、人間工学に基づいた設計でコンパクトかつ高い操作性を備えています。メンテナンスフリーのドイツ製交流（AC）トラクションモーターと、Kordel、Intorq、Wickeなどの信頼できるメーカー製コアコンポーネントを採用し、筋骨格系障害（MSD）のリスク低減と保守作業の簡素化を目的としています。

主な特長

• 走行速度：6 km/h。
• 登坂能力：満載時 8%、無負荷時 15%。
• 電磁ブレーキ搭載；トラクションモーターおよびブレーキは保護設計。
• 車輪：ポリウレタン（PU）、直径 230 mm。
• 標準リフト高さ：125 mm。
• 800 x 1200 パレット用通路幅（PT16L）：1935 mm。
• フォーク寸法（厚さ 60 mm / 幅 173 mm / 長さ 1150 mm）。
• フォーク内幅：540 mm または 680 mm。
• 地上高：25 mm。
• 最小旋回半径（PT16L）：1440 mm。
• 長いステアリングハンドルで作業者の安全性と操作負荷を低減。
• CAN-BUS マルチプレクシングにより性能向上とダウンタイム削減。
• 保守アクセスが容易：カウルは2本のねじで取り外し可能；車輪およびローラーは揚重機なしで交換可能。
• 各 PT L モデルは用途別のバッテリーを装備：PT16L は 160 Ah 2VBS バッテリー（約150 kg）を採用し、狭小エリアの短尺パレットに適する。ステンレス製バッテリーハウジングは保守コストと損傷リスクを低減。
• Zapi モーターコントローラ（IP54）– 防塵・防飛沫；他モデルではコントローラのカスタマイズ可。
• 運転者の耳元での騒音レベル（EN 12053準拠）：PT16L は 67 dB。
• シャーシ主構造板厚：8 mm。

モデル表
i-LIFT NO. | Model No. | Capacity kg(lb.) | Min. Fork Height mm(in.) | Max. Fork Height mm(in.) | Load Center mm(in.) | Wheelbase mm(in.)
PT16L-2000 | PT16L-2000 | 1600 | 85 | 1335 | 900 | 1971
PT16L-1800 | PT16L-1800 | 1600 | 85 | 1335 | 900 | 1771
PT16L | PT16L | 1600 | 85 | 1335 | 600 | 1261

オプション

• 積載用バックレスト。
• バッテリー側面取り出し機構。
• フォーク寸法は別注にて対応（540 mm または 680 mm）。
• 自動バッテリー給水システム。

仕様 / 技術データ

• シリーズ / 型式：PT16L。
• 定格荷重：1.6 トン（1600 kg）。
• 走行速度：6 km/h。
• 登坂能力：満載時 8% / 無負荷時 15%。
• トラクションモーター：ドイツ製 AC トラクションモーター、メンテナンスフリー。
• コントローラ：Zapi（IP54）、一部モデルでカスタマイズ可。
• ブレーキ：電磁式；モーターとブレーキは保護構造。
• バッテリー（PT16L）：160 Ah 2VBS（約150 kg）、ステンレス製バッテリーハウジング。
• 車輪：PU、直径 230 mm。
• 標準リフト高さ：125 mm。
• フォーク寸法（標準）：60 mm（厚さ） / 173 mm（幅） / 1150 mm（長さ）。
• フォーク内幅オプション：540 mm / 680 mm（他は別注）。
• 地上高：25 mm。
• 最小旋回半径（PT16L）：1440 mm。
• 800 x 1200 パレット用通路幅（PT16L）：1935 mm。
• 騒音レベル（EN 12053）：運転者の耳元で 67 dB（PT16L）。
• シャーシ板厚：8 mm。
• 保守：カウルは2本のねじで取り外し可能；車輪およびローラーは揚重装置なしで交換可能。
• CAN-BUS マルチプレクシングにより性能向上とダウンタイム削減。
• 主要コンポーネント：Kordel、Intorq、Wicke等のブランド。
