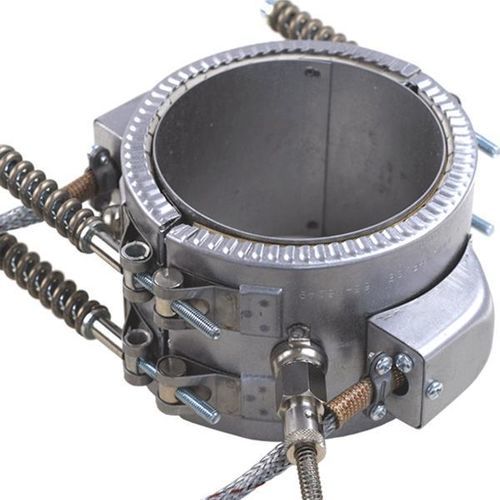

耐熱性ヒーター ネック

絶縁セラミック製

製品説明 IHPのセラミックバンドヒーターは、非常に高い使用温度向けに設計されており、機械や工程に合わせてカスタマイズ可能です。内部にセンサーや加熱面に直接測定用の穴を設けることができ、プロセス制御や温度監視に対応します。

設計と材料 標準直径範囲：ø60 mm～ø630 mm。標準幅範囲：30 mm～450 mm。発熱体は精密なセラミック（ステアタイト）ブロックに埋設され、電気絶縁性と耐熱安定性を確保します。内部に耐熱断熱材を組み込み、熱損失を低減して均一な加熱面温度を保持します。接続は、接続ボックス、各種コネクタ、またはセラミックビーズ付きの耐熱リード線が選択できます。

技術仕様

• 表面負荷：最大9 W/cm²（推奨値 最大3 W/cm²）
• 最大使用温度：900 °C
• 電圧：カスタム対応（∆またはY接続を指定）
• 内蔵熱電対オプション：タイプJまたはK（使用条件に応じて他タイプも対応可）
• 抵抗材料：NiCr 80/20
• 断熱：セラミック（ステアタイト）ブロックおよびセラミックファイバー断熱材
• 外装材：アルマイト処理鋼、ステンレス鋼、またはインコネル
• 常温時漏れ電流：< 0.75 mA/kW

関連製品

• マイカバンドヒーター 320 °C
• 伸縮式マイカバンドヒーター 320 °C
• セラミックバンドヒーター 420 °C

技術的特徴

• 直径範囲：ø60 mm – ø630 mm
• 幅範囲：30 mm – 450 mm
• 表面負荷能力：最大9 W/cm²
• 推奨継続表面負荷：最大3 W/cm²
• 熱電対：内部JまたはK対応
• 代表的な用途：高温プロセス加熱、金型・ダイの加熱、押出機、工業炉
