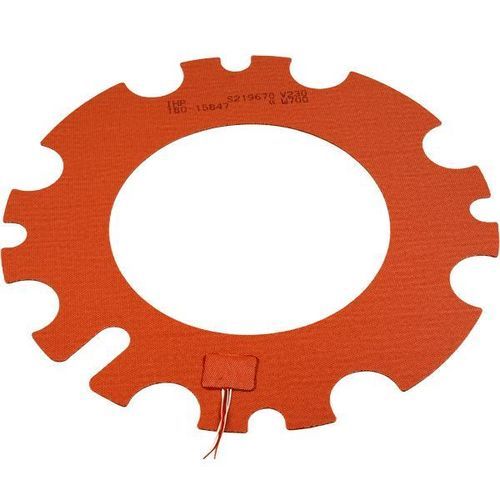

円形発熱体

シリコン医療用途研究用

概要
シリコーン製フレキシブルフィルムヒーターは、バッテリー加熱、電子機器・通信機器の加熱、工具・表面加熱、温調槽、業務用厨房、研究・医療機器、航空機・風力タービンの複合材硬化、配管システム、融雪や結露防止など、幅広い産業用途で使用されます。

構造
本体は抵抗線またはエッチングされた抵抗パターンを二層のシリコーン間に封入し、圧着および熱処理して製造されます。小ロットは巻線方式、大ロットはエッチングフォイル方式が用いられます。断熱層を追加して損失を低減し、制御精度を高めることが可能です。

取り付けと固定具
滑らかな面への迅速な取り付けのために、粘着裏打ちで供給可能です。着脱や移設が必要な場合には、以下の固定具をご用意しています：

• フック
• バックル
• ハトメ
• ストラップ
• スナップファスナー
• ベルクロストラップ（最大125°C）
• マグネット裏打ち（最大80°C）

温度制御とセンサー
温度制御は熱電対や抵抗式センサーの組み込みに対応します。センサーポケットを設けることで、センサー（例：PT100、毛細管式サーモスタット）の取り付け・交換・移動を容易にできます。

技術仕様

• 面積負荷 最大1.2 W/cm²（推奨0.8 W/cm²まで）
• 動作温度 巻線式、非粘着：-60°C〜+250°C
• 動作温度 エッチングフォイル、非粘着：-60°C〜+200°C
• 動作温度 粘着裏打ち付き：-30°C〜+180°C
• 給電は仕様に応じて対応、複数給電や内部Δ結線・Y結線も可
• ユニットあたり最大寸法：3000 mm x 940 mm（L x W）
• 厚さ：0.7 mm〜3.0 mm
• 二重電気絶縁対応可能
• 熱伝導率：0.22 W/m/K
• 比熱：1623 J/kg/K
• 環境特性：

  • 耐候性・耐老化性に優れる
  • オゾン耐性に優れる
  • 菌・真菌の繁殖に対する耐性に優れる
  • アセトン、アルコール、蟻酸、ブレーキオイル、クロロジフェニル、酢酸、潤滑油、極性溶媒、塩酸10%、硫酸10%、ワックス、可塑剤などの化学物質に対する耐性に優れる
  • 蒸気に対しては+130°Cまたは2.5 barまで良好な耐性
  • 各種難燃処理に対応可能
