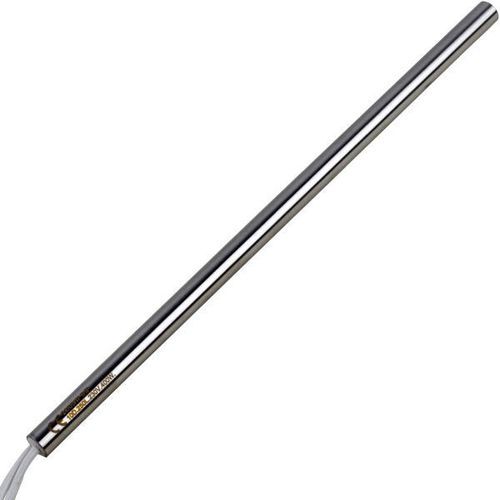

ステンレス製カートリッジヒーター

インコロイ防水・防塵性能管状

製品説明
高密度カートリッジヒーターは、サイズに対して非常に高い出力を提供し、ヒーター外装全体に均一な熱分布をもたらします。これらのヒーターは、工程温度最大750°C、振動、衝撃、頻繁な熱膨張/収縮など過酷な産業環境向けに設計されています。

用途

• 工具加熱、加熱プレート
• 固体および液体の加熱
• 鋳造、溶解、硬化プロセス
• はんだ付けおよび接合
• 医療・研究機器の加熱

構造と製造
抵抗線を円筒形のセラミックホルダーに密に巻き付けて製造します。抵抗線の配置により複数の出力ゾーンを設定可能です。加熱ユニットは金属チューブに入れられ、純粋な酸化マグネシウムで絶縁充填され、所定の外径および公差に圧縮されます。

• 底部溶接（リード出口と反対側）
• ステンレス製外装
• セラミック絶縁ディスク
• 純圧縮酸化マグネシウム絶縁材
• ニッケル/クロム80/20抵抗線
• セラミックホルダー
• セラミック固定ヘッド
• リード線
• 上部のセラミックシーリングペースト

オプション
高密度カートリッジヒーターは、センサー/熱電対内蔵や、防塵・防水仕様への対応が可能です。

技術仕様

• 表面負荷：最大60W/cm²
• 使用温度：最大750°C
• 電源：仕様に応じて
• 外装材料：ステンレス AISI304、AISI316、AISI321 または Incoloy®
• TIG溶接外装：最大60kg/cm²の耐圧
• 抵抗線：ニッケル/クロム80/20
• 直径公差：-0,02〜-0,06 mm
• 長さ公差：±1,5%
• 出力公差：+5% / -10%
• 穴嵌め公差：H7
• 絶縁耐力：1500V 1/sec
• 漏れ電流：242Vで ≤ 0,1mA
• オプションの内蔵センサー：TCJ、TCK、PT100
• オプションの保護等級：IP67

接続方式

• 標準 (T1) — 耐熱セラミックペーストでシール
• セラミックプレート (T2) — 直径により約3–6mm突出し、振動時の短絡を防止
• 端子ブロック (T3) — 端子ブロックでリード交換を簡易化
• ねじ接続 (T4) — ナット付きねじ接続で迅速接続、並列接続に適する
• 片側リード (T5) / 両側リード (T5b) — 片端または両端にリード
• 両側ねじ (T6) / (T6b) — 片側または両側にねじ接続
• フランジ (T7) — 取り付け用丸フランジ、搬送装置に最適
• ブラケット (T7b) — 垂直ブラケットで可動機械向け
• ニップル (T8) — ねじ付きニップルで液体加熱に優れ、圧力に耐えガスケット併用可
• 強化角 (T9) — 取り外しや損傷防止用の直角取り付けブロック
• 直角ケーブル接続 (T9 Base) — 90°で出るフレキシブルリードをセラミックペーストでシール
• 直角保護ケーブル (T9 PB) — 溶接金属管で保護された直角接続
• アングルボウ (T9 Elbow) — 90°のチューブ曲げ接続
• 90°右角 (T9PBe) — 90°のチューブ延長、圧縮してセラミックペースト充填
• 防振 (T10) — 高振動用途向け径縮小の強化端部圧縮
• 外部 (T11) — フレキシブル金属メッシュおよびチューブ用外部接続
• 内部 (T12) — フレキシブル金属メッシュおよびチューブ用内部接続

リード線およびケーブル保護

• ニッケルロッド (Vn.) — リード交換が容易なニッケルピン。被覆絶縁。耐熱温度700°C
• ガラスファイバーリード (P.Cv.) — ニッケル導体、ガラスファイバー被覆、外部シリコン。耐熱350°C
• テフロンリード (P.Tf.) — 耐水性、純度要件向け。耐熱250°C
• シリコンリード (P.Sf.) — 可動部や振動に対し高柔軟性。耐熱200°C
• 標準ケーブル (P.Cs.) — 3芯銅導体。耐熱200°C
• シリコンスリーブ (P.Fs.) — 湿潤環境向けにシリコンスリーブ内にリード配置。耐熱200°C
• セラミックビーズ (PSt.) — 高温用途向け。内部導体ニッケル。耐熱600°C
• ガラスファイバー強化スリーブ (P.Fv.) — より高温・多芯導体保護。耐熱200°C
• フレキシブル金属メッシュ (P.Tm.) — 亜鉛メッキ鋼（要望によりステンレス）。耐熱500°C
• Vinkelチューブ (P.Tv.) — 衝撃・飛沫に耐える亜鉛メッキ柔軟チューブ。耐熱350°C
• フレキシブルステンレスチューブ (P.Tvi.) — 高耐久保護、振動や粘性製品に耐性。耐熱600°C

内蔵センサー/熱電対

• 絶縁センサー — 外装から完全に絶縁され、アース電位の干渉を抑制
• 接地センサー — 外装に直接接触し応答速度が速い
• カスタム配置 — プロセス制御と精度向上のためセンサー位置を指定可能

特性 / 技術仕様

• 表面負荷: 最大60W/cm²
• 最大使用温度: 最大750°C
• 外装材: ステンレス AISI304, AISI316, AISI321 または Incoloy®
• TIG溶接外装耐圧: 最大60kg/cm²
• 抵抗線: ニッケル/クロム80/20
• 直径公差: -0,02〜-0,06 mm
• 長さ公差: ±1,5%
• 出力公差: +5% / -10%
• 穴嵌め公差: H7
• 絶縁耐力: 1500V 1/sec
• 漏れ電流: 242Vで ≤ 0,1mA
• オプションセンサー: TCJ, TCK または PT100
• オプション保護等級: IP67
