ケーブル用測定システム VCPX5

直径幾何学次元

概要

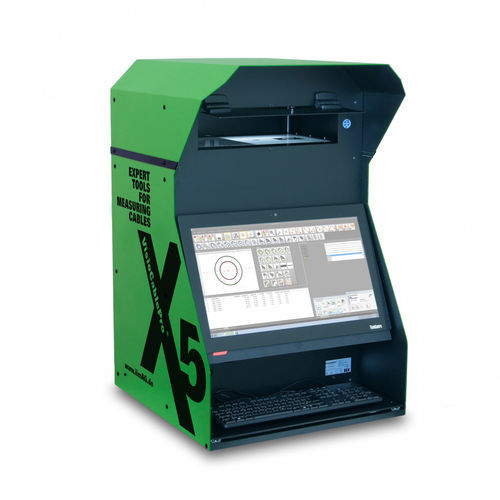

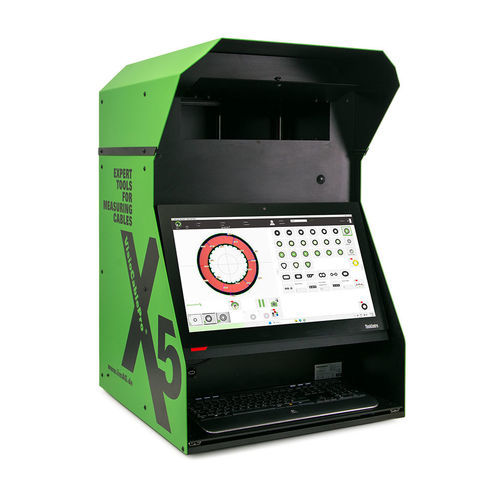

ケーブル測定装置VCPX5は、導体絶縁やケーブル外被の幾何学測定向けに設計されています。外径最大200 mmまでのケーブルサンプルを測定可能です。品番：401.0020.07

概要説明
VCPX5は、ケーブル製造における迅速かつ高精度な幾何学測定を実現します。堅牢な構造と簡単な操作により、選択した光学構成に応じて非常に小さい試料から大きな試料まで対応します。USBポートを内蔵し、外部機器への接続が容易です。

装置の詳細

• 対象サイズ／測定範囲：外径最大200 mm（より大きなカスタマイズも可能）
• 迅速で非常に簡単な測定プロセス
• 教育コストが低い（顧客専用データベースがない場合、操作説明は約15分）
• 対応ソフトウェア：VELOX（測定ソフト）、ProCable3（CAQシステム）
• 外部の各種CAQソフトウェアとの連携が可能（CIQ-AESA、ADVARIS、QDA-ASI-DATAMYTE、QUASAR等）
• 光学の固定焦点は操作による変更不可、インテリジェントな自動照明
• 最適化されたセンサ配置と重量配分により耐衝撃・耐振動性を確保
• 測定ソフトは複数のオペレーターレベルをサポート（生産、ラボ、管理者、サービス等）
• 標準化された部品により供給の安定性と短納期を実現
• 外部機器への接続が容易

技術仕様
寸法（W x D x H）：600 x 560 x 910 mm
23.6 x 22 x 35.8 in
重量：54 kg
119 lbs
電源電圧：100 - 240 V / 50 - 60 Hz
消費電力：最大 100 W
分解能：画像フィールドの0.1%に相当
照明：インテリジェントな自動照明
カメラ*: 1～3台のカスタマイズ可能な高解像度カメラ
測定範囲：外径最大200 mm
準拠規格：IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649

* 最適な構成は、サンプルの最小および最大外径をご提示いただいて初めて決定できます
