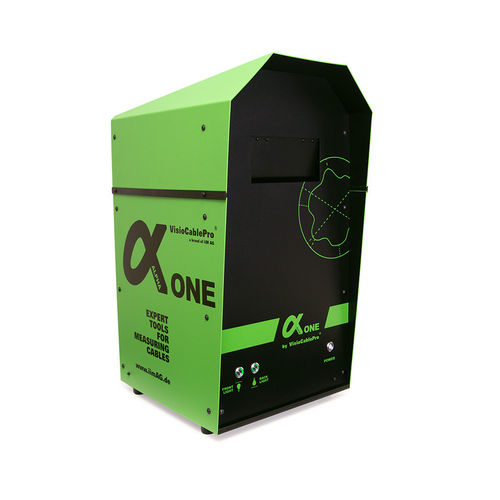

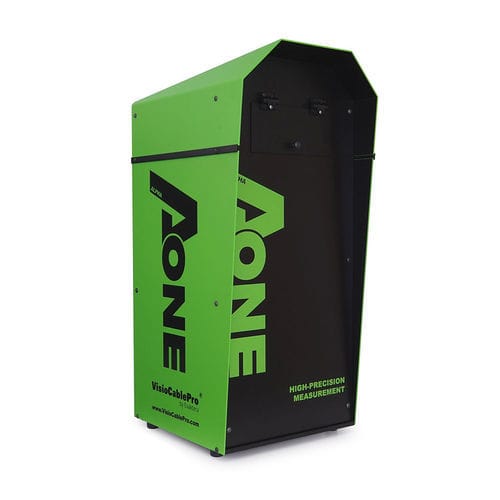

寸法測定装置 AlphaOne

製品概要
AlphaOne は、ケーブルおよびホースの断面測定向けに設計された、コンパクトで高精度な測定装置です。生産ラインへの組込みを念頭に置き、品質保証プロセスの強化に適しています。

適用分野

• ケーブルおよびホースの断面測定（高精度）
• 導体ライン、ジャケットライン等、各種生産ラインでの直接使用を想定

装置の詳細

• 生産ラインに合わせて調整される撮像視野サイズ
• 測定ソフト VELOX による迅速で簡便な測定（ソフトウェア含む）
• VCP ファミリーのデータベースソフトと互換
• 各種外部 CAQ システムとの接続が可能
• 堅牢な筐体と操作しやすいユーザーインターフェース
• ソフトウェア制御の自動インテリジェント照明、固定焦点 — 完全自動動作で操作による影響なし
• センサ配置と重量バランスの最適化により耐振動性、耐衝撃性を確保
• 測定ソフトは生産、試験、管理、サービスなど複数のオペレーターレベルをサポート
• 標準化部品により安定した供給と短納期を実現
• 外部機器との接続が容易で、習熟に要する工数が少ない

オプション
AlphaOne は All‑In‑One Windows PC を組込んだ構成も選択可能

構成例

• 401.040.01 - VCPALPHAONE-2MM（最大サンプル径 = 2 mm）
• 401.040.02 - VCPALPHAONE-5MM（最大 = 5 mm）
• 401.040.03 - VCPALPHAONE-9MM（最大 = 9 mm）
• 401.040.04 - VCPALPHAONE-12MM（最大 = 12 mm）
• 401.040.08 - VCPALPHAONE-95MM（最大 = 95 mm）

技術仕様
外形寸法（W x D x H）：390 x 470 x 890 mm
重量：28 kg
電源電圧：100–240 V、50–60 Hz
消費電力：最大 100 W
分解能：撮像視野の約 0.1% に相当
照明：インテリジェント自動照明
カメラ：カスタマイズされた高解像度単一カメラ
測定範囲：最大外径 200 mm（構成による）

特徴 / 技術仕様

• モデル名：AlphaOne
• 用途：ケーブル・ホース試料の断面測定（生産ライン対応）
• 最大測定外径：構成により最大 200 mm
• 付属ソフトウェア：VELOX（測定ソフト）
• 互換性：VCP ファミリーのデータベースおよび外部 CAQ システムに接続可能
• 照明 / 焦点：ソフトウェア制御の自動照明、固定焦点、完全自動運用
• カメラ：カスタマイズ可能な単一高解像度カメラ
• 分解能：約 0.1% の撮像視野
• 電源：100–240 V、50–60 Hz；最大 100 W
• 寸法：390 x 470 x 890 mm
• 重量：約 28 kg
• 設計：堅牢で耐振動性に優れる
• 操作性：直感的な UI、複数レベルのオペレータープリセット
• 保守・供給：標準部品による安定供給、簡易な外部接続、短い習熟時間
