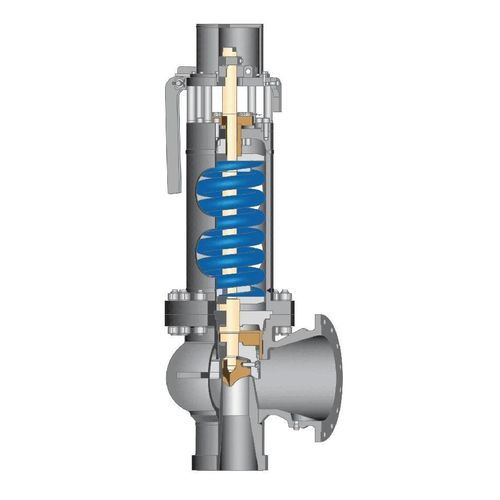

ガス圧力リリーフ弁 Si 6

スチーム液体用高圧

概要
IMI Bopp & Reuther の Si 6 高流量安全弁は、発電・化学・プロセス産業の蒸気、ガス、液体システムに対して信頼性の高い過圧保護を提供します。高い放流能力を前提に設計されており、-270°C〜550°C の広い温度範囲と最大 250 barg までの設定圧力に対応します。固体入口ノズルにより長期耐久性を確保し、対圧管理およびリフト制御改善のためのオプションでベローズ（フレキシブルベロー）を選択可能です。低ブローダウン設計とリフト最適化を特徴とし、PEDおよびDIN/EN規格に適合しています。システム要件に合わせてカスタマイズ可能です。

主な特徴

• 蒸気、ガス、液体に対応
• 入口寸法：DN 25〜DN 400
• 使用温度範囲：-270°C〜550°C
• 最大設定圧力：最大 250 barg
• PN等級：PN 400
• 耐久性のある固体入口ノズル
• 対圧管理用オプションベローズ
• 低ブローダウン、リフト最適化
• 高放流能力
• PEDおよびDIN/EN認証（ASMEオプションあり）
• システム要件に応じたカスタマイズ可能

製品説明
Si 6 は過酷な産業用途向けに設計された高容量の安全弁です。リシーティング挙動が最適化され、リフト応答が迅速で、過圧からの確実な保護を提供します。各種材料およびフランジ／入口オプションで提供され、腐食性流体や高温環境など現場条件に合わせた仕様に変更可能です。オプションのベローズにより、対圧が大きい系統への設置が可能です。

仕様（概要）
流体種類：液体、ガス、蒸気
入口寸法（DN）：25〜400
PN等級（PN）：400
最大設定圧力（barg）：250
温度範囲（°C）：-270〜550
最大 ASME 等級：2500
設計規格：EN（ASMEオプションあり）
認証：PED、DIN/EN
サービスカテゴリ：一般産業用途
材料（EN）：EN 1.0619、EN 1.7357、EN 1.4408
材料（ASME）：ASME WCB、ASME WC6、ASME CF8M

技術仕様

• 型式：Si 6（High Flow Safety Valve）
• 対応流体：液体、ガス、蒸気
• 入口寸法範囲：DN 25 – DN 400
• PN等級：PN 400
• 最大設定圧力：最大 250 barg
• 温度範囲：-270°C〜550°C
• 最大 ASME 等級：2500
• 材料（EN）：EN 1.0619、EN 1.7357、EN 1.4408
• 材料（ASME）：ASME WCB、ASME WC6、ASME CF8M
• 設計規格：EN；ASMEオプションあり
• 認証：PED；DIN/EN 規格準拠
• 特徴：固体入口ノズル、オプションベローズ、低ブローダウン、リフト最適化、高放流能力
• カスタマイズ：システム要件に応じて構成可能
