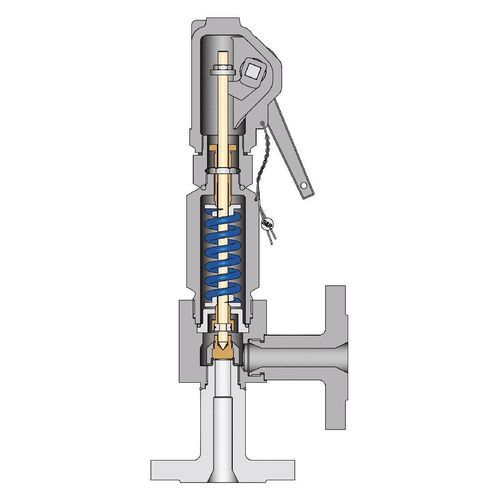

ガス圧力リリーフ弁 Si 0

スチーム液体用高圧

製品概要
Si 0シリーズは、極端な温度・圧力下でも使用可能なステンレス製のコンパクトな圧力逃がし安全弁です。EN 1.4571 / ASME 316TI製のステンレスで製造され、設定圧力は最大400 bar、温度範囲は-270°C～+400°Cに対応します。化学、石油化学、技術用ガス分野や移動式圧力容器の蒸気・ガス・液体に適しています。高背圧対応のベローズや、耐摩耗性を高めたStellite硬化シートなどのオプションを用意。関連する安全基準に準拠し、重要な用途での長期的な信頼性を確保する設計です。

特長

• 過酷な産業環境で正確な過圧保護を提供するステンレス製安全弁
• 最大400 barまでの定格を持つコンパクト設計
• -270°C～+400°Cの広い温度対応
• 耐摩耗性向上のためのStellite硬化シートオプション

主な仕様

• コンパクトなステンレス製ボディ（EN 1.4571 / ASME 316TI）
• 温度範囲：-270°C～+400°C
• 設定圧力範囲：0.45–400 bar
• 高背圧に対応するベローズオプション
• 入口サイズ（DN）：15、25
• 耐久性向上のためのStellite硬化シート
• 液体、ガス、蒸気に対応
• DIN EN ISO 4126-1に準拠
• 移動式圧力容器に適合
• ブローダウン：蒸気で約10%、液体で約20%

適用分野
化学、石油化学、技術用ガスシステムおよび移動式圧力容器など、正確で信頼性の高い逃がし性能が求められる重要用途向けに設計されています。

技術仕様

• 流体種別：液体、ガス、蒸気
• 材質（EN）：EN 1.4571
• 材質（ASME）：ASME 316TI
• PN等級：400
• 最大設定圧力（barg）：400
• 入口サイズ（DN）：15、25
• 設計コード：EN
• サービスカテゴリ：General、Semi-Severe
• 最大ASME等級：2500
• 認証：PED
• 温度範囲（°C）：-270～400
• ブローダウン：10%（蒸気）、20%（液体）
• シート：Stellite硬化シート（耐摩耗）
• オプション：高背圧用ベローズ
