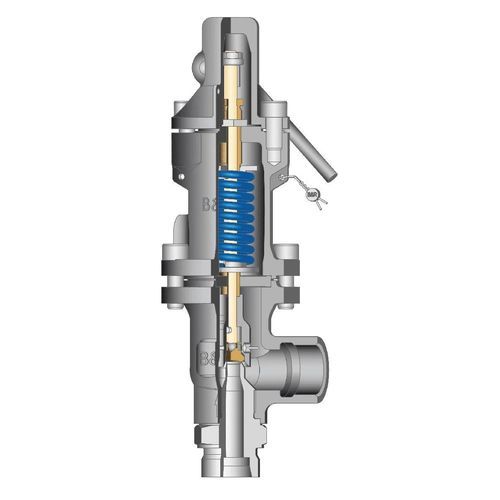

ガス圧力リリーフ弁 Si C1

スチーム液体用高圧

製品概要
蒸気・ガス・液体向けの圧力逃がし用コンパクト安全弁。複数の接続オプションを持ち、広い圧力・温度範囲に対応します。

概要

• 化学、石油化学、技術用ガスシステムに適したコンパクト設計。
• 高い設定圧（最大200 barg）および極端な温度範囲（-200 °C～+427 °C）に対応。
• EN/ASMEフランジやねじ接続など複数の入口接続、シール性能を高めるボールベアリング式ディスク、対圧補償のためのオプションのベローズを用意。

詳細説明
Si C1シリーズは、設置スペースが限られる現場でも信頼性の高い圧力逃がしを実現します。ブロックボディ構造とステンレス製内部部品により、腐食性媒体や熱サイクルに対する耐性を確保します。ボールベアリング式ディスクはシール性能と耐久性を向上させ、オプションのベローズは蒸気サービス等での対圧補償を強化します。DN15およびDN25で提供され、ASMEおよびENの設計コードと認証に対応します。

主な特徴

• 圧力範囲：0.55～200 bar（設定・作動）
• 温度範囲：-200 °C～+427 °C
• 入口サイズ：DN15、DN25
• 接続オプション：EN/ASMEフランジまたはねじ接続
• シーリング：ボールベアリング式ディスク
• オプション：対圧補償用ベローズ
• 認証：PED、ASME UV、DIN/EN

仕様（表）
流体種別：液体; ガス; 蒸気
材料（EN）：EN 1.0619; EN 1.4408
PN定格（PN）：320
最大設定圧（barg）：200
材料（ASME）：ASME WCB; ASME CF8M
入口サイズ（DN）：15; 25
設計コード：EN; ASME UV
温度限界（°C）：-200～427
最大ASME定格：1500
認証：PED; ASME UV
サービスカテゴリ：一般

特性 / 技術仕様

• 型式：Si C1
• タイプ：液体・ガス・蒸気用 圧力逃がし安全弁
• 圧力能力：設定・作動ともに最大200 bargまで（PN最大320）
• 温度能力：-200 °C～+427 °C
• 対応入口サイズ：DN15、DN25
• 材料（EN）：EN 1.0619、EN 1.4408
• 材料（ASME）：ASME WCB、ASME CF8M
• 設計コード：EN、ASME UV
• 最大ASME定格：1500
• シール方式：ボールベアリング式ディスク
• オプション機能：対圧用ベローズ
• 認証：PED、ASME UV（およびその他のIMI Bopp & Reuther認証書類あり）
