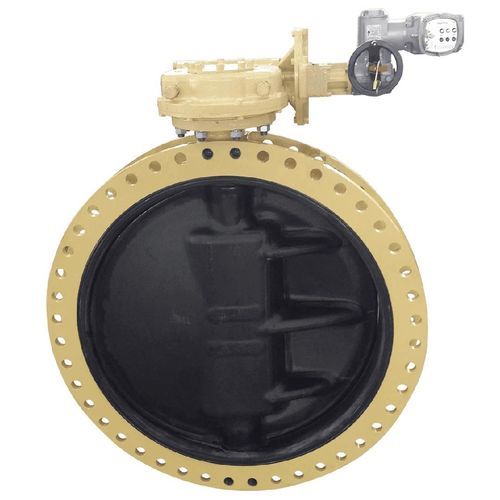

バルブ コントロールロータリーバルブ DS

丸型フランジ

製品概要
IMI OrtonのDSシリーズ同心ゴムライニングバタフライバルブは、産業用流体制御において信頼できるシール性能と低メンテナンス性を提供します。最大20bar対応の設計で、自己中心化ディスク、ステムを媒体から保護する二重シール、自己潤滑合金製ブッシュを備えています。サイズは1.5～108 in、ボディはワーファー、ラグ付、両口フランジを用意。ユーティリティ、浄水、消火設備、海水・海洋用途、スラリー/ブライン処理に適しています。

主な特徴

• 内部ゴムシートと交換可能なライナーにより高いシール性を実現
• 自己中心化ディスクで摩耗低減と安定化を図る
• 自己潤滑合金ブッシュにより長寿命化
• ステムへの媒体侵入を防ぐ二重シール
• 幅広いサイズレンジ：1.5～108 in
• 最大圧力：20 bar
• API 609 準拠の設計

用途

• ユーティリティおよび産業用水ネットワーク
• 上水・工業用水処理設備
• 消火・抑制システム
• 海水・海洋設備
• スラリー、ブライン、腐食性液体の取り扱い

ボディ形式

• ワーファー
• ラグ付
• 両口フランジ

構造・材料に関する注記

• 内部ゴムライニングを備えた同心設計
• 使用条件に応じて複数の金属材料でボディを選択可能
• 交換可能なライナーと耐久性のあるブッシュにより低メンテナンスを実現

仕様 / 技術データ

• 流体種別：液体、気体、水、蒸気、空気、下水、消火
• 口径（in）：1.5～108
• 最大許容作動圧（barg）：20
• 材料オプション：ダクタイル鉄、炭素鋼、ステンレス鋼、アルミニウム青銅、デュプレックス・スーパー・デュプレックス、チタン、ニッケル合金鋼
• 設計コード：ASME B16.34；ASME VIII；API 609；UL1091
• 温度範囲（°C）：-20～150
• 認証：PED；NACE；SIL3；CU-TR
• 特徴：自己中心化ディスク、二重シールによるステム保護、交換可能なゴムライナー、自己潤滑合金ブッシュ
