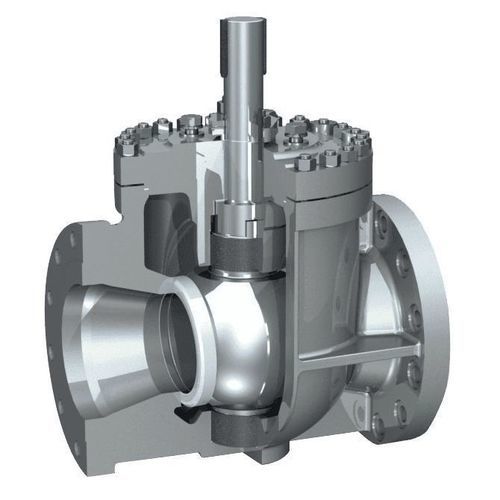

ボールバルブ

手動式絶縁遮断

概要
トップエントリー（上部挿入）式、スプリングレス、トラニオン支持のボールバルブ。ウェッジシート形状と自己レベリングシートによりリークのない遮断を実現し、インラインでの保守が可能。過酷なサービス、高圧、低温/高温用途向けに設計されています。

主な特長

• ウェッジシート設計により漏れのない遮断と自己調整式シートで安定したシール性能を提供。
• トップエントリー構造によりインライン保守が可能で、ダウンタイムを最小化。
• 高差圧下での安定支持を実現するトラニオン支持式ボール。
• 両方向の耐火シールおよび帯電防止設計。
• アンチブロウアウト（突き抜け防止）ステムによる安全性向上。
• 手動および駆動（アクチュエータ）駆動に対応。
• 材質と構成により-254°C〜+320°Cの幅広い温度対応。

用途

• 石油・ガス分野の生産および輸送
• 石油化学プラント
• LNG施設
• PTAプラント
• 水素サービス（H2対応設備）
• 蒸気、炭化水素、複相流体

構造とオプション

• 高圧・過酷環境での安定動作を可能にするトラニオン支持ボール構造。
• ウェッジシート形状の自己レベリングシートにより確実な遮断と長期的なシール性能を実現。
• 使用可能材質：炭素鋼、ステンレス鋼、低合金鋼、ニッケル合金、デュプレックス＆スーパー・デュプレックス、チタン；その他材料は要望に応じて対応。
• 端部接続：ANSI、NORSOK、溶接端など、その他接続は要望に応じて対応。
• 手動および自動（アクチュエータ）運用に最適化された構成。

性能と安全性

• 最大使用圧力はサイズおよび材質選定により最大250 barg。
• 重要用途向けの安全性を確保する両方向耐火シールと帯電防止機能。
• 漏洩を最小化し、過酷条件下での機器の完全性を維持するためのアンチブロウアウトステム等の設計要素。

規格と認証

• 設計コード：API 6D、ASME B16.34、ASME VIII Div.1、ASME VIII Div.2。
• 認証：PED、NACE、SIL3、ABS、DNV、LR、BV、CU-TR、API 607、API 6FA、ISO 15848、ISO 10497。

取扱流体

• ガス類
• 水素
• PTAプロセス流体
• 複相炭化水素流体
• 蒸気
• 炭化水素類
• 液化天然ガス（LNG）

注意事項
トップエントリー設計はインライン保守を可能にしダウンタイムを低減します。過酷なサービス、高圧および低温/高温環境への適合性は、選択する材質とバルブ構成に依存します。

仕様 / 技術データ

• 商用名：Springless Top Entry Ball Valve
• Brand: IMI Truflo Italy
• 呼び径：0.5"〜16"
• 最大使用圧力：最大250 barg
• 温度範囲：-254°C〜+320°C（材質に依存）
• 材質：炭素鋼；ステンレス鋼；低合金鋼；ニッケル合金；デュプレックス＆スーパー・デュプレックス；チタン；その他は要望に応じて
• 設計コード：API 6D；ASME B16.34；ASME VIII Div.1；ASME VIII Div.2
• 認証：PED；NACE；SIL3；ABS；DNV；LR；BV；CU-TR；API 607；API 6FA；ISO 15848；ISO 10497
• 特長：ウェッジシート設計；自己レベリングシート；トラニオン支持ボール；アンチブロウアウトステム；両方向耐火シール；帯電防止
• 駆動：手動およびアクチュエータ式オプション
• 端部接続：ANSI、NORSOK、溶接端（その他は要望に応じて）
