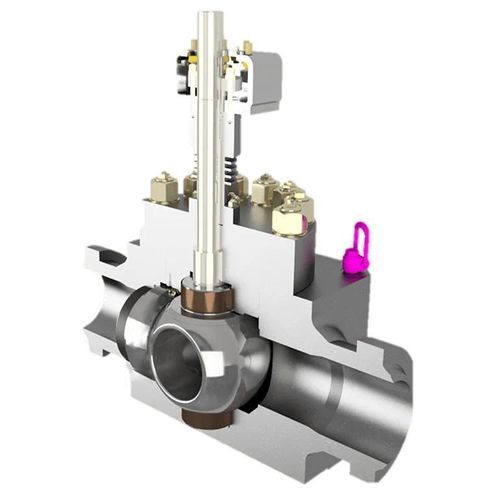

ボールバルブ O-Rex™

空圧式電動式調整

製品概要
O-Rex™ 二重偏心ボールバルブは、低い作動トルク、延長されたメンテナンス間隔、信頼性の高い双方向遮断を求められる過酷な産業用途向けに設計されています。トラニオン支持のボール設計の安定性と二重偏心運動、圧力閉じ込めを防ぐキャビティフリー構造を組み合わせています。硬化コーティングと高耐久ベアリングにより摩耗と保守を低減します。石油・ガス、LNG、 水素、石油化学などの重要産業に適しています。

主な特長

• キャビティフリー設計により圧力蓄積を防ぎ、長期的な信頼性を確保。
• 二重偏心運動が摩擦を低減し、スムーズな作動を実現。
• トルクシート機構により双方向の確実な遮断を実現。
• 最大使用圧力：430 bargまで。
• メンテナンスのための側面または上部アクセス。
• ポートサイズ：1"〜24"を用意。
• 金属シートまたはソフトシートの選択肢。
• クラス定格：150〜450。
• 開閉（On/Off）および調節（Modulating）用途に対応。
• 用途：LNG、精製、蒸気、水素など。
• 使用温度範囲：-254°C〜+600°C。

仕様
流体種別：水素; PTA; 多相流体; 蒸気; 炭化水素; 液化天然ガス（LNG); ガス
ポートサイズ（インチ）：1〜24
最大使用圧力（barg）：430
材質：炭素鋼; ステンレス鋼; 低合金鋼; ニッケル合金; デュプレックス & スーパー・デュプレックス; チタン
設計コード：ASME B16.34; API 6D; ASME VIII Div.1; ASME VIII Div.2
温度範囲（°C）：-254〜600
認証：PED; NACE; SIL3; CRN; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497

技術データ

• モデル：O-Rex™
• メーカー / ブランド：IMI Truflo Italy
• 最大使用圧力：430 barg
• ポートサイズ範囲：1"〜24"
• 利用可能材質：炭素鋼、ステンレス鋼、低合金鋼、ニッケル合金、デュプレックス & スーパー・デュプレックス、チタン
• シートオプション：金属シートまたはソフトシート
• クラス定格：150 – 450
• サービス種別：On/Off & 調節
• 適用流体：水素、PTA、多相流体、蒸気、炭化水素、LNG、ガス
• 温度範囲：-254°C〜+600°C
• 設計および適合コード：ASME B16.34、API 6D、ASME VIII Div.1、ASME VIII Div.2
• 認証：PED、NACE、SIL3、CRN、ABS、DNV、LR、BV、CU-TR、API 607、API 6FA、ISO 15848、ISO 10497
