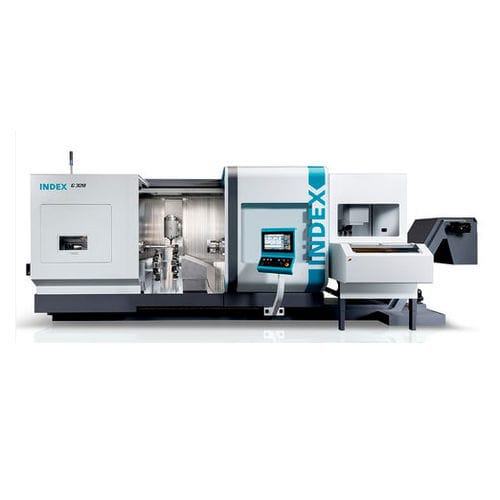

CNCフライス加工センター G3 series

横型5軸スピンドル

マシンハイライト INDEX G300 / INDEX G320 お客様のメリット 主軸とカウンタ主軸が同一で、主軸間距離Ø102 mm 最大Ø250 mmのチャック（Ø315 mm） 3つのツールキャリアで最大141本の工具を収納可能 複雑な5軸加工に対応するY/Bクイルキネマティクスを採用した強力なモータ式フライス盤(G320) 最大1,400 mmの旋削長に対応する洗練されたワークエリア・コンセプトと多様な加工オプション 高い熱的・機械的安定性 最大50 m/mmまでの高加速度と高速早送り速度 効率的な生産を実現する統合された自動化ソリューション 統合型ワークハンドリングユニットは、オプションとして提供されます。このユニットは、最大重量20 kg、最大直径120 mm（シャフト）または200 mm（フランジ）の部品に対応し、ロード、アンロード、および残材除去に使用することができます。ハンドリングユニットには2軸または3軸のCNCが装備されており、機械制御から操作します。ベルトコンベアや補助的な機能を持つロボットハンドリングなど、さらに個別の自動化ソリューションを顧客ごとに統合することも可能です。 モジュラーシステムに基づく完全な機械加工 このシリーズのモジュラーシステムは、幅広い選択肢を提供します。最大3つのツールキャリアをワークエリアに組み込むことができ、すべてのツールキャリアにY軸を装備することができます。作業エリアは、あらゆる種類のワークを加工するための十分なスペースを確保し、長さ1,400 mmまでの中型部品に対応しています。 強力なメインスピンドルとカウンタースピンドルは、最大102 mmのバー径と最大315 mmのチャック部径に対応しています。長尺部品やシャフトタイプの部品加工には、タレット振れ止めが用意されています。
