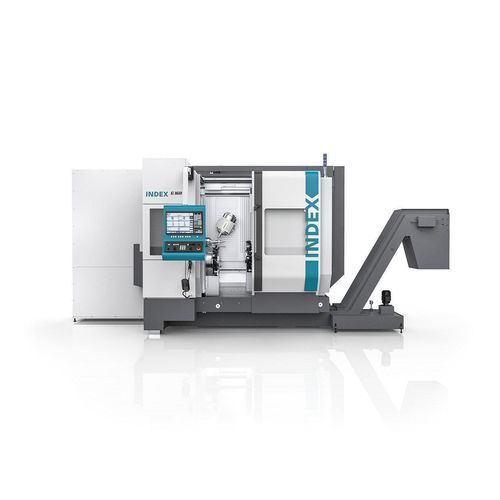

CNCフライス加工センター G160

横型16軸スピンドル

概要
INDEX G160 は、小型で複雑かつ多品種のワークを高生産性で加工するための旋盤フライス複合加工機です。振動減衰性の高い灰色鋳鉄製ベッドと、X/Y/Z 各軸の大型リニアガイドを採用し、機械的安定性と高い動的応答性を両立しています。

主な特長

• 主軸および副軸は同一仕様、主軸通し Ø 42 mm または Ø 65 mm
• チャック径：最大 Ø 130 mm または Ø 175 mm
• 最大旋削長さ：760 mm
• 3 基の工具搭載ユニット（マガジン／タレット合計で約120本まで、構成による）
• 最大 3 本の工具による同時加工
• Y/B 直動を持つ動力主軸（18,000 rpm / 29 Nm または 32,000 rpm / 17 Nm のバリエーション）
• 早送り最大 60 m/min、高い動的性能
• 複雑部品の一貫加工を可能にする最大 16 軸の生産軸
• Siemens Sinumerik ONE 制御、18.5" タッチスクリーンと iXpanel により Industry 4.0 対応

機械コンセプトと作業領域
ワークエリアは余裕のある寸法で、3 基の工具搭載ユニットを同時に使用しても衝突リスクを低減します。下部の工具ユニットは沈み込み構造としクリアランスを確保。内装は傾斜したステンレス鋼板で切りくずの流れを良くし、運用・保守時のアクセス性を高めています。

モジュラー構成と構成オプション
モジュラーシステムにより柔軟な構成が可能です：主軸通し Ø 42 mm / Ø 65 mm、チャック Ø 130 mm / Ø 175 mm、最大 3 基の工具搭載ユニット。下部タレットはそれぞれ 15 個の VDI 25 工具ステーション（W はすばめ歯）を搭載可能で、全ステーションは動力工具対応。動力主軸は最大 250 mm の工具長を使用可能です。

自動化と iXcenter ロボットセル
オプションの iXcenter ロボットセルは、素片と仕上がり品の柔軟な搬送を提供します。機械にドッキングし、セットアップ時は移動可能。生産時は自動ドア経由で作業領域にアクセスします。後工程（洗浄、測定、ラベリング）との統合も可能。ロボットの要点：6 軸、最大 7 kg ペイロード、標準でダブルグリッパ、ワーク用パレットストレージ。バー材供給は UNIMAG 5 インターフェースおよび INDEX MBL76（3 m / 4 m）に対応します。

用途と代表ワーク
自動車、医療、航空宇宙、精密機械分野に適します。代表的なワーク例：

• シフトドラム — 鋼 — Ø 50 mm x 105 mm
• シャフト — 鋼 — Ø 25 mm x 200 mm
• ギアホイール — 鋼 — Ø 65 mm x 37 mm
• ポンプハウジング — 鋼 — Ø 50 mm x 57 mm
• フローディストリビュータ — 鋼 — Ø 30 mm x 40 mm
• デンタルドリルヘッド — 鋼 — Ø 25 mm x 65 mm
• 時計ケース — 鋼 — Ø 60 mm x 12 mm
• バルブハウジング — 鋼 — Ø 62 mm x 38 mm
• ツールホルダ — 鋼 — Ø 40 mm x 98 mm
• フライス工具 — ステンレス鋼 — Ø 50 mm x 80 mm
• コネクタブロック — ステンレス鋼 — Ø 55 mm x 120 mm

冷却コンセプトと省エネ
中央流体回路が主軸、油圧ユニット、制御盤の発熱を除去し温度安定性を向上させます。INDEX の冷水インターフェースにより廃熱の回収・再利用（工場暖房、工業用水加熱、その他プロセス熱）を可能にし、エネルギーコストと排出を低減します。ファンや温度センサー等の従来部品を排し、信頼性と設置効率を高めています。

制御と Industry 4.0
Siemens Sinumerik ONE と iXpanel により、機械レベルでのネットワーク接続と生産情報への直接アクセスが可能です。

仕様

• 機種名：INDEX G160
• 主軸通し：Ø 42 mm または Ø 65 mm
• チャック径：Ø 130 mm または Ø 175 mm
• 最大旋削長さ：760 mm
• 主軸/副軸：同一仕様
• 工具ユニット：最大 3 基、工具容量 約 120 本（構成による）
• 下部タレット：各 15 個の VDI 25 工具ステーション（W はすばめ歯）、動力工具対応
• 動力主軸：18,000 rpm / 29 Nm または 32,000 rpm / 17 Nm のバリエーション；工具長最大 250 mm
• 運動学：Y/B 軸によるフライス運動（5 軸対応可能）
• 同時加工：最大 3 工具
• 生産軸数：最大 16 軸（構成に依存）
• 早送り：最大 60 m/min
• 制御系：Siemens Sinumerik ONE；iXpanel 含む（18.5" タッチスクリーン）
• 自動化オプション：iXcenter ロボットセル、WHU/WH2 ハンドリング、UNIMAG 5 インターフェース、直線搬送ユニット
• 冷却：中央流体回路；廃熱回収用 INDEX 冷水インターフェース
• ワークハンドリング：軸加工用タレットルネッテ等、統合ハンドリング・パレット保管オプション
• 主な対象業界：自動車、医療、航空宇宙、精密機械
