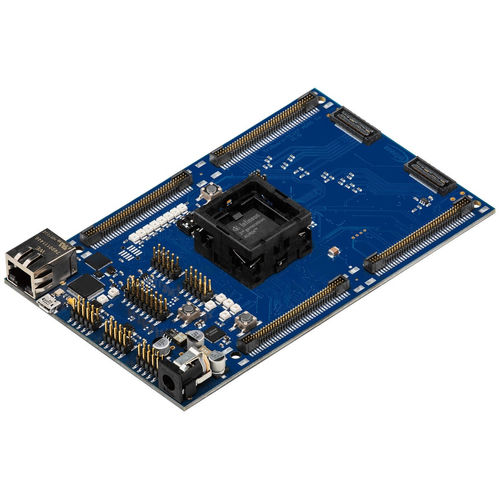

この汎用AURIX™ TC377評価ボードにより、お客様はソフトウェアの開発、評価、テストを迅速に開始することができます。TC377TP評価デバイスはソケットに実装されているため、簡単に交換することができ、特に初期のプロジェクト開発に適しています。
ダウンロード可能なユーザーマニュアルは、ボードのインストール、使用、設定に役立ち、回路図とレイアウトが含まれています。( ドキュメントセクションを参照 )
機能概要
LFBGA-292パッケージのインフィニオンのTC377 AURIX™ 2G ( TC3xx ) コントローラ
FlexRay™トランシーバ
高速CANトランシーバ (CAN-FD対応)
USB-UARTブリッジ
イーサネットギガビットPHY
シリアルEeprom
LINトランシーバー
水晶20MHz(デフォルト)または外部クロック
デバッグを容易にするUSB miniWiggler JDS
8個の低消費電力ステータスLED
コンフィギュレーション用8-DIPスイッチ
コントローラの全ピンにアクセス可能
100mm x 160mm (ユーロボード)
コネクタ
TC3X7 TriBoardには様々なコネクターがあります:
標準電源コネクタ
ASCインターフェース(ASC0)およびminiWiggler用マイクロUSBコネクター
イーサネット用RJ45コネクター
JTAGインターフェース(OCDS)用16ピンヘッダ
DAP、DAPE、DAP_SCR用3 x 10ピン・ヘッダ(DAPEはエミュレーション・デバイスでのみ使用可能)
LINトランシーバ(LIN)用10ピン(2x5)ヘッダ
2 x 10ピン(2x5)ヘッダー、CAN高速トランシーバー(CAN0およびCAN1)用
FlexRay™ (ERAY-AおよびERAY-B)用2 x 10ピン(2x5)ヘッダー
80ピンコネクター(オス)4個 + 80ピンコネクター(メス)4個、全I/O信号付き
オプションのETKコネクタ
オプション HSCT用2 x 6ピン(IEEE1394)ソケット
オプション Auroraコネクタ(エミュレーション・デバイス使用時のみ)
---
