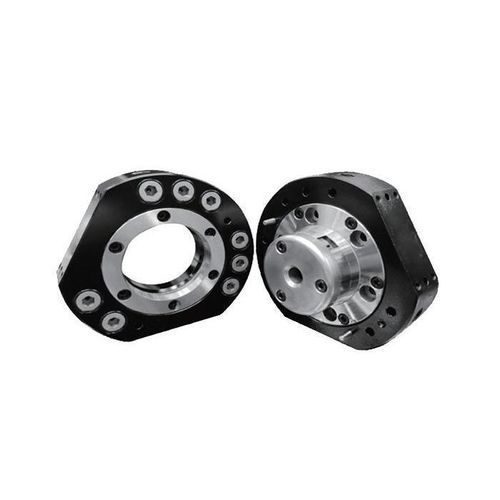

ロボット用工具交換装置 QCM-4500-50S

空圧式空気圧式

概要 QCMシリーズのクイックチェンジモジュールにより、ロボットシステムの汎用性、効率、生産性を向上させます。QCMは工具、グリッパ、特殊エンドエフェクタの迅速かつ信頼性の高い交換を可能にし、サイクルタイム短縮と再現性のある位置決めを実現します。

主な特徴

• 迅速かつ信頼性の高い工具交換のための高い締付力
• 自己センタリング機構による高精度の再配置
• ロボット取り付けに適したコンパクトで軽量の設計
• 空気圧低下時のフェイルセーフ自己ロック機構

利用可能なモジュール

• QCM-4500-50S — スライダーロッキング；締付力：4500 N；最大把持重量：50 kg；主な特徴：自己センタリングのテーパー穴；フェイルセーフ自己ロック
• QCM-4500-50B — ボールロッキング；締付力：4500 N；最大把持重量：50 kg；主な特徴：自己センタリングのボール構造；フェイルセーフ自己ロック
• QCM-7400-75B — ボールロッキング；締付力：7400 N；最大把持重量：75 kg；主な特徴：自己センタリングのボール構造；フェイルセーフ自己ロック
• QCM-1100-16B — ボールロッキング；締付力：1100 N；最大把持重量：16 kg；主な特徴：自己センタリングのボール構造；フェイルセーフ自己ロック

技術仕様

• シリーズ名：QCM（Quick Change Module）
• モジュールタイプ：スライダーロッキング（slider）およびボールロッキング（ball）
• モデルと公称締付力 / 最大把持重量：QCM-4500-50S — 4500 N / 50 kg
• モデルと公称締付力 / 最大把持重量：QCM-4500-50B — 4500 N / 50 kg
• モデルと公称締付力 / 最大把持重量：QCM-7400-75B — 7400 N / 75 kg
• モデルと公称締付力 / 最大把持重量：QCM-1100-16B — 1100 N / 16 kg
• 主な機械的特徴：スライダーまたはボールのロッキング構造；高精度再配置のための自己センタリングのテーパー穴またはボール構造
• 設計：ロボット統合向けのコンパクトで軽量な設計
• フェイルセーフ：空気圧低下時の自己ロック機構
