ACモーター - MV - INNOMOTICS - 誘導 / 10000V / 460V

ACモーター - MV - INNOMOTICS - 誘導 / 10000V / 460V - 画像 - 2

お気に入りに追加する

商品比較に追加する

特徴

タイプ

AC, 誘導

電圧

460V, 6600 V, 10000V, 4160V, 2300 V

構造

鋳鉄製, TEFC

IPコード

IP54, IP23

極数

4極, 2極, 6極, 8極, 10極, 12極, 16極

冷却

IC411, 空冷式, IC01, 水冷式, チューブ冷却, IC611

応用

産業用, ポンプ用, 扇風機用, コンプレッサー用, ガス・石油産業用, 発電所用

その他の特徴

低騒音, 高出力, 中圧, パッドソケットベアリング, TEFC

出力

最大: 14,914 kW
(20,277.39 hp)

最少: 149.1 kW
(202.72 hp)

詳細

製品概要

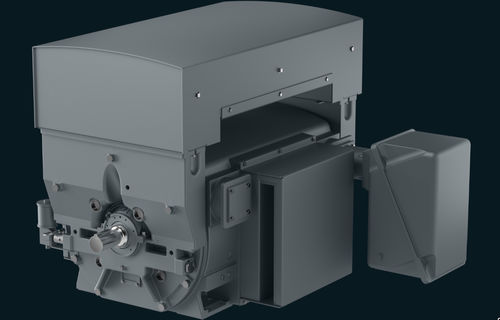

MV Medallion（Innomotics、AboveNEMAシリーズ）は、現場条件に応じて構成可能なモジュラー設計の中電圧誘導電動機ファミリです。水平／垂直の各構造と複数の筐体・冷却方式を揃え、産業用途に対応します。

筐体バリエーションと用途

水平 TEFC (IC411 / IP54)：フットマウント、屋内／屋外対応。冷却フィン全周。代表出力域：200–3,000 HP、極数：2–16、フレーム：500、580、SH400、SH450、880、SH560。
水平 WPII (IC01 / IP24)：防護なしで屋外設置される用途向けのフットマウント。代表出力域：200–18,000 HP、極数：2–16、フレーム：500、580、680、800、SH630、SH710。
水平 TEAAC (IC611 / IP54)：空気対空気（チューブ式）熱交換器を備えた屋内／屋外対応。代表出力域：200–14,000 HP、極数：2–16、フレーム：580、680、800、SH630、SH710。
水平 TEWAC (ICW81 / IP54)：水対空気（チューブ式）熱交換器、騒音低減。代表出力域：200–18,000 HP、極数：2–16、フレーム：580、680、800、SH630、SH710。
垂直 TEFC (フランジ取付、IC411 / IP54)：屋内／屋外対応の垂直フランジ型。出力域：200–900 HP、極数：2、4、6、フレーム：500、580、電圧例：2,300–6,900 V。
垂直 WPI / ODP (IC01 / IP23)：露出しない屋内用途向け垂直フランジ型。出力域：200–4,000 HP、極数：4–16、フレーム：500、580、680、800、1120、電圧最大13,200 V。
垂直 WPII (IC01 / IP24)：外部露出設置向け。出力域：200–4,000 HP、極数：4–16、フレーム最大1120。
垂直 TEAAC (IC611 / IP54)：空気対空気熱交換器付き垂直型。出力域：800–3,000 HP、極数：4–16、フレーム：680、800、1120。
API / IEEE 構成：API 541 / 547 準拠レイアウトや、IEEE 841 の厳しい要件に対応する TEFC オプション（概ね最大約500 HP）を提供。

主要技術仕様

出力範囲（要約）：水平誘導電動機で最大 20,000 HP、垂直で最大約 8,000 HP（筐体により異なる）。
極数：2–16。
電圧範囲：460–13,200 V（460–690 V は特定定格のみ対応）。
サービスファクタ：標準 1.0、オプションで 1.15。
フレーム・材料：多くのサイズで鋳鉄フレーム（500–800）、大形 SH フレームは製作鋼板仕様。露出環境向けに 300 系ステンレス製金具等オプション。
軸・ロータ：2 極軸は通常 AISI 4140、他極は AISI 1045。小型フレームはダイカストアルミロータ、大型は誘導ろう付け式銅バー等。中空軸オプションあり。
絶縁：≤600 V はクラス F ランダム巻線、>600 V はクラス F‑VPI や形状巻線。
冷却：外部アルミ製ファン標準。TEAAC/TEWAC（空気対空気／水対空気）熱交換器の選択可。
軸受：多くのフレームは玉軸受。特定フレームや垂直機はスリーブ軸受や推力軸受配置。
振動：通常 0.12 IPS（IEEE 841 等は 0.10 / 0.08 IPS の厳しい基準）。特殊バランス対応可。
仕上げ：二液型エポキシ塗装標準。特殊塗装は要相談。
保証：出荷日より 24 ヶ月（AboveNEMA モータ補足保証ポリシー）。延長オプションあり。

用途、規格およびオプション

用途：重工業プロセス、発電補機、ポンプ、圧縮機、送風機および中電圧駆動が必要な回転機器。
規格：API 541 / 547 構成、IEEE 841 オプション、必要に応じて NEMA/IEC 設計参照。
カスタマイズ：筐体タイプ、冷却方式、材料（ステンレス補助箱、特殊軸）、絶縁クラス、振動バランス、軸受配置、端子箱向き等を指定可能。

発注情報とサポート

型式参照：MV Medallion — Innomotics（AboveNEMA シリーズ）。見積り時は要求出力、電圧、極数、取り付け（水平/垂直）、筐体/冷却仕様、フレーム寸法、規格要件を提示してください。
主なオプション：サービスファクタ、絶縁クラス、軸材質、熱交換器種別、補助箱材質（ステンレス）、特殊塗装、API/IEEE 準拠オプション。
サポート：現場条件やインバータ適合を確認するため、データシートと寸法図の請求を推奨します。
