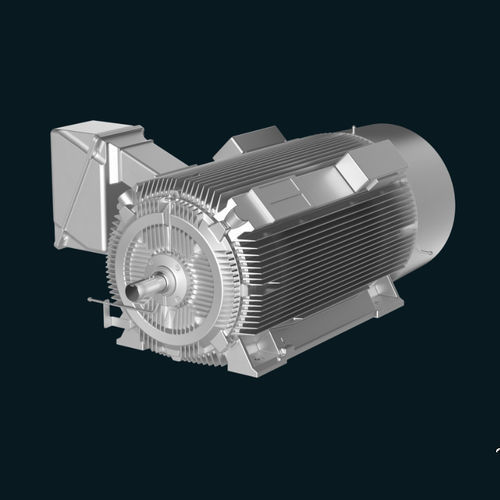

非同期モーター MVAC三相誘導
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 非同期, AC, 三相, 誘導
- 電圧
- 2300 V, 4000
- 構造
- 鋳鉄製, 鋳造骨組み, TEFC
- IPコード
- IP55
- 極数
- 4極, 2極, 6極
- 冷却
- IC411
- 応用
- 産業用
- その他の特徴
- 高出力, 可変周波, 周波数変換器に制御された, 中圧, 可変トルク, TEFC
- 出力
最大: 820.3 kW
(1,115.3 hp)最少: 223.7 kW
(304.15 hp)
詳細
概要
構造仕様
材料と構成部品
一般情報
技術仕様
- MV Advantage は AboveNEMA に準拠した中圧の汎用産業用電動機シリーズで、標準オプションを備え最大出力 1,100 HP まで対応します。オハイオでの組立・在庫により短納期に対応可能です。
構造仕様
- 外殻：TEFC (IC411)
- 保護等級：IP55
- 出力範囲：400–1,100 HP（2極・4極）；300–900 HP（6極）
- フレーム/軸高：5011、5810、SH400
- 定格電圧：2300 V / 4000 V
- 許容過負荷（サービスファクタ）：1.15 @ 40 °C
- 保証：製造日より36ヶ月
材料と構成部品
- フレーム：鋳鉄
- 軸受ハウジング：鋳鉄
- 主端子箱：鋳鉄
- 補助ボックス：鋳鉄、NEMA 4X
- 軸：1045 相当（2極）；4140 相当（4・6極）
- ローター：ダイカストアルミニウム
- ラミネーション材料：C5 コアプレート
- 外部冷却ファン：帯電防止強化ポリアミド
- ファンカバー：鋳鉄
- 絶縁系：MICLASTIC™ VPI
- ハードウェア：亜鉛めっき炭素鋼
一般情報
- 騒音レベル：85 dB(A)
- 垂直取付：該当なし
- インバータ運転：NEMA MG1-31（6 kV）準拠（可変トルク 10:1、定トルク 2:1）
- 塗装：2液型エポキシ
- 塗装色：RAL 7030 グレー
- 軸受形式：すべり防止ボールベアリング
- 振動：0.12 IPS
- 危険区域：CSA クラス1、区分2、グループ B, C, D、温度等級 T3（フレーム 5011 が VFD 温度等級 T2D の場合）
- 保護・センサー：スペースヒーター 120/240 V；スターター RTD ステータ 2/相（2線）；軸受 RTD 1/軸受（2線）
技術仕様
- 製品ファミリー：Advantage Series（AboveNEMA 中圧電動機）
- モデル：MV Advantage
- 最大出力：最大 1,100 HP
- 電圧：2300 V / 4000 V
- フレームサイズ：5011、5810、SH400
- 外殻：TEFC (IC411) — IP55
- 絶縁：MICLASTIC™ VPI
- 典型用途：汎用の中圧産業用電動機
- 保証：製造日より36ヶ月
