厚さ測定システム

ひび割れ用直径幾何学

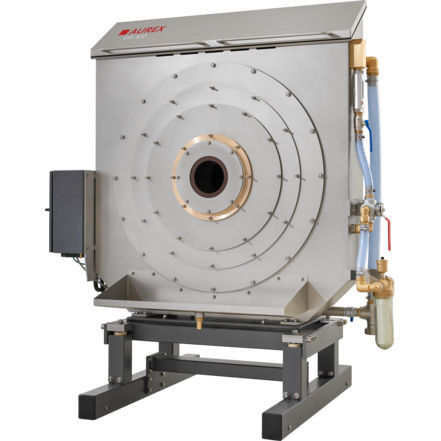

超音波測定では、超音波周波数帯の信号が生成、送信、受信（エコー）され、その後処理、評価されます。パイプの外壁と内壁、および潜在的に存在する境界面（多層パイプの場合）での反射超音波エコーの通過時間測定に基づき、個々の層の厚さを計算することができます。そのためには、水というカップリング媒体と、正確でデジタル化された超音波評価電子機器が必要です。AUREX超音波システムは、肉厚と直径の測定において、高精度と簡単な操作性を兼ね備えています。これにより、単層および共押出しのパイプやチューブを、少なくとも0.05 mmの層厚まで確実に測定することができます。測定と制御の相互作用により、生産工程の全体的な安定化と効率的な生産が実現します。薄肉部や厚肉部を早期に検出し、ダイで調整することで、生産コストをさらに削減することができます。AUREXシステムは、直径0.5～3,000 mmの形状測定と、直径630 mmまでの100%肉厚測定および欠陥検出が可能です。 利点は 製品の詳細情報（肉厚、直径、偏肉、楕円度） 製品仕様への準拠を継続的に検証する 肉厚、直径、1mあたりの重量、マススループットの制御によるプロセスの自動化 チューブやホースの肉厚を一定にし、センタリングを行うため、安定した生産が可能です。 最大5％の材料節約
