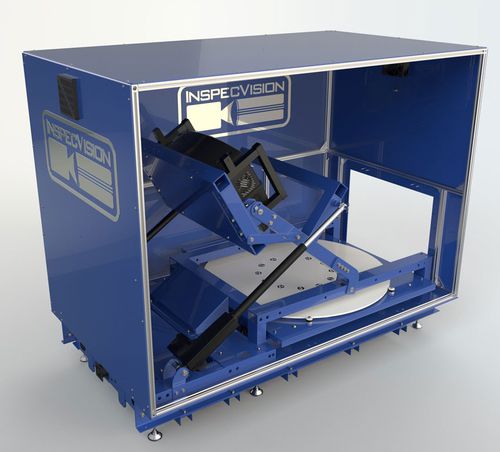

光学スキャナー Opti-Scan OS350.10

3D検査用点の雲によって

- 表面とエッジを3D測定 - シングルクリック自動検査 - 白色光スキャン技術 - 認定精度 - 20MPカメラを標準装備 - 工場環境用に設計 精度 - 繰り返し精度：10μm - 体積精度：15μm 分解能 - 視野350mm - カメラ>20MP - プロジェクター>2MP 仕様 - 最大スキャンエリア1、2：350mm (X) x 215mm (Y) - 最大スキャン深度1,2,3 : 215mm (Z) - 体積精度：15ミクロン - 繰り返し精度：10ミクロン - 点間隔：75ミクロン以上 - スキャン速度> 250,000ポイント/秒 - スキャン時間：10秒以下 - 処理時間：5秒以下 - 周辺機器：テーブル照明コントローラー、標準コンピューターインターフェース - 必要OSWindows 10 64ビット - 含まれるソフトウェア : 3Dスキャン、自動再配置、テクスチャマップ取得、3Dカラーレンダリング、断面図の作成、3Dエッジの作成、3DエッジのDXF/DWGへのリバースエンジニアリング、3DエッジのDXF/DWGへの比較、色付き偏差レポートの部品への逆投影、PLY、STL、VRML、ASCIIフォーマットでの3D点群の作成、テクスチャマッピングされた点群の作成、キャリブレーションソフトウェア。 - 無料3D検査ソフトウェア：市販の無料3D検査ソフトウェアと完全な互換性があります。機能には、3Dソリッドモデルとの比較、寸法、GD&T、断面、全面偏差検査、スキャンのマージ、カスタマイズ可能なレポート、CADへのスキャンの自動アライメント、点群メッシュ作成、処理とフィルタリング、CADモデルからの公称データの抽出、2つのスキャンの比較が含まれます。
