牽引/圧縮ロードセル CO-Y3 + MICRA-M

単軸歪みゲージアナログ

概要

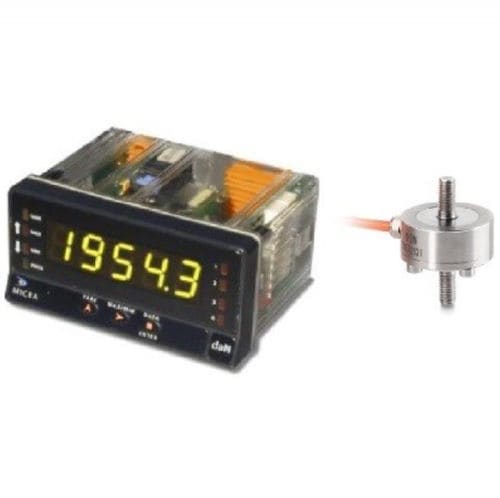

引張・圧縮用の力測定装置：センサー CO-Y3 と表示器 MICRA-M の組合せ。CO-Y3 はステンレス製の小型引張・圧縮力センサーで、ウィートストンブリッジを採用しています。荷重下ではひずみゲージが変形を検出し、mV/V の生アナログ信号を出力します。

CO-Y3 センサーの主な特長

• 本体：全面ステンレス鋼製
• 測定原理：ウィートストンブリッジ（ひずみゲージ）
• 出力信号：2 mV/V（生信号、非増幅）
• 保護等級：IP65
• 用途分野：質量および力の測定

表示器 / インジケータ MICRA-M
センサーと組み合わせる多機能デジタル表示器。ユーザーが各種入力に合わせて設定可能です。

• 対応入力：ロードセル（mV/V、mV）、プロセス入力（±10 Vdc、±20 mA）、ポテンショメータ
• 温度入力：Pt100プローブ、熱電対 J、K、T 種類
• アナログおよびデジタル出力：オプション（要問合せ）
• 電源：85-265 Vac / 100-300 Vdc
• 外形寸法（mm）：96 x 48 x 60
• 分解能：±15 ビット
• 読み取り速度：20 / s

レンジバリエーション
使用可能レンジ：0〜5 kg / 50 N、0〜10 kg / 100 N

オプション
COFRAC 校正証明書、同等の COFRAC 証明書、COFRAC トレーサブル校正の発行が可能（オプション）。

ダウンロード（技術資料）
CO-Y3 データシート (PDF)、CO-Y3 マニュアル (PDF)

仕様 / 技術仕様

• モデル：CO-Y3（センサー）+ MICRA-M（表示器）
• レンジ：0〜5 kg / 50 N；0〜10 kg / 100 N
• 精度：≤±0.1% F.S.
• 保護等級：IP65
• センサー出力：2 mV/V（生出力）
• センサー材質：ステンレス鋼
• 表示器電源：85-265 Vac / 100-300 Vdc
• 表示器外形（mm）：96 x 48 x 60
• 表示器分解能：±15 ビット
• 読み取り速度：20 読み取り/s
• オプション：アナログ／デジタル出力（要問合せ）、COFRAC 校正証明書（オプション）
