牽引/圧縮ロードセル CR-Y1

パンケーキ型2 mV/V計量

説明

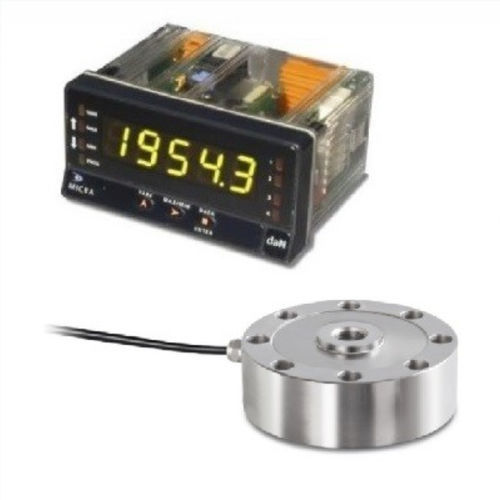

引張・圧縮用の力計測器 CR-Y1 と表示器 MICRA M の組合せ。秤量および引張・圧縮の力測定、試験台や特殊機械に適しています。力は押し片またはねじ穴を介して伝達されます。ディスク型ロードセル CR-Y1 には支持部品が付属します。

測定範囲

• 秤量：0〜500 kg … 0〜20 t
• 力測定：0〜5 kN … 0〜200 kN

計量特性と適合性

• 高精度：フルスケール（FS）に対する合成誤差 0.05 %
• OIML R60 C1 規格に準拠する精度
• RoHS 準拠

構造と環境

• ステンレス製密閉ハウジング
• 保護等級：IP68（EN 60529 に準拠）
• 感度：2 mV/V

取付けとねじ

• 支持部またはその他の力の適用用ねじ：最大 5000 kg M16×1,5
• 10000 kg 以上は M32×1,5

関連表示器（MICRA M）— 主な仕様

• 多様な入力信号に対応する多機能デジタル表示器
• 対応信号：ロードセル（mV/V, mV）、プロセス（±10 Vdc, ±20 mA, ポテンショメータ）、温度（Pt100、熱電対 J, K, T）
• アナログ／デジタル出力はオプションで提供可能
• 電源：85-265 Vac / 100-300 Vdc
• 寸法（mm）：96 x 48 x 60
• 分解能：±15 bit
• 表示速度：20/s

オプション

• COFRAC 校正証明書または COFRAC 連携証明書をオプションで提供可能

補足情報（利用可能なバリエーション）

• 利用可能なレンジ：0.5 t/5 kN、1 t/10 kN、2 t/20 kN、5 t/50 kN、10 t/100 kN、20 t/200 kN

技術仕様

• センサー種類：ディスク型（CR-Y1）
• 用途：秤量、引張・圧縮の力測定、試験台
• 測定範囲（例）：0.5 t/5 kN → 20 t/200 kN
• 精度：0.05 % FS（合成誤差）
• 感度：2 mV/V
• 環境保護：IP68
• ハウジング材質：密閉型ステンレス
• 表示器電源（MICRA M）：85-265 Vac / 100-300 Vdc
• 表示器寸法（mm）：96 x 48 x 60
• 表示器分解能：±15 bit
• 表示器サンプリング速度：20 読取/秒
• 力適用用ねじ：最大 5000 kg M16×1,5；10000 kg 以上は M32×1,5
• オプション：アナログ/デジタル出力、COFRAC 校正証明書（オプション）
