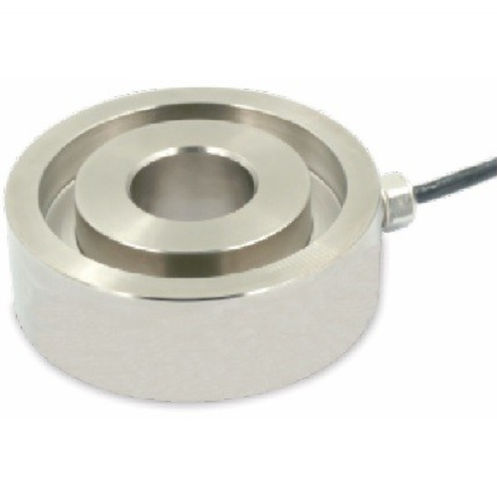

圧縮ロードセル LC-C119B

パンケーキ型アナログ高精度

概要
圧縮荷重の測定用ロードワッシャーで、最大50 kNまでの容量に対応します。出力は mV/V のアナログ信号で、高い動的応答性と優れた保護等級により産業用途に適します。

主要な特長

• 測定レンジ: 0〜5 kN … 0〜50 kN (容量: 5 / 10 / 20 / 30 / 50 kN)
• 標準感度: 1.5 mV/V (±10%)
• 優れた直線性: フルスケールの0.2%
• 保護等級: IP67
• 材質: ステンレス

仕様 / 技術仕様

• 容量: 5 / 10 / 20 / 30 / 50 kN
• 感度: 1.5 ±10% mV/V
• オフセット（ゼロ）: ±2% フルスケール
• 非直線性: 0.2% フルスケール
• ヒステリシス: 0.2% フルスケール
• 再現性: 0.1% フルスケール
• クリープ（30分）: 0.2% フルスケール
• 温度による出力変動: 0.1% FS / 10°C
• 温度によるゼロ変動: 0.1% FS / 10°C
• 入力抵抗: 780 ±20 Ω
• 出力抵抗: 700 ±10 Ω
• 絶縁抵抗: ≥ 5000 MΩ / 100 Vdc
• 推奨供給電圧: 5 V
• 最大供給電圧: 15 V
• 温度補償: -10〜60°C
• 使用温度: -20〜80°C
• 許容荷重（安全限界）: フルスケールの150%
• 破断荷重: フルスケールの300%
• ケーブル長: Ø4 x 4000 mm
• 保護等級: IP67
• 材質: ステンレス
• 出力: アナログ信号 (mV/V)、変換/読み取り用の電子機器が必要
• オプション: 校正証明書（COFRAC、COFRAC相当またはCOFRAC認定）を付属可能
