XY軸ポジショニングステージ

回転モーター式2軸

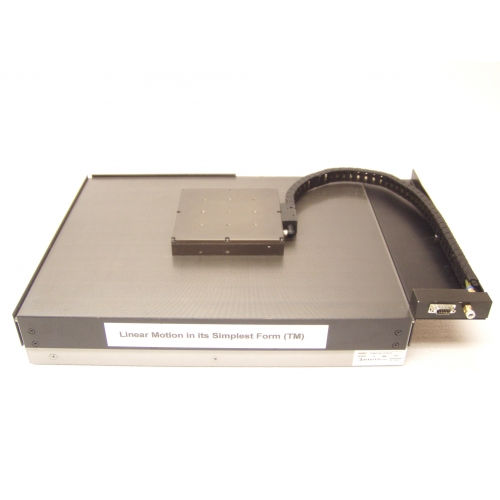

プラテンと呼ばれる特殊な「ワッフル状」の表面上を、摩擦のないエアベアリング上を滑動するフォーサーと呼ばれる移動体で構成されています。 プレーナーフォーサーは、互いに90度に配向した2つまたは4つのリニアモータリングモジュールを含んでいます。 モータリングモジュールが変化する電流に反応すると、フォーサーはプラテンを横切って移動し、連続的な直線運動を生み出します。また、移動および回転モードでフォーサーを制御して、XY およびシータ (対角線) 運動を実行することもできます。 大きな回転能力を得るために、プレーナーフォーサーはRTHロータリーテーブルやZリフトモーターと統合することができます。 プレーナーフォーサーは、標準的なマイクロステッピングドライブとインデクサーと互換性があります。また、IntelLiCoderフィードバックを装備し、クローズドループで駆動することもできます。 平面XYテーブルは、任意の向き（側壁、上下逆さま）で操作できます。 複数のフォーマーを1つのプラテンに独立して設置し、操作することができるため、多くのロボットオートメーションアプリケーションで高いスループットと柔軟性を発揮します。 平面XYテーブルは、オープンフレームシステムとして、オープンセンターで製作することができます。
