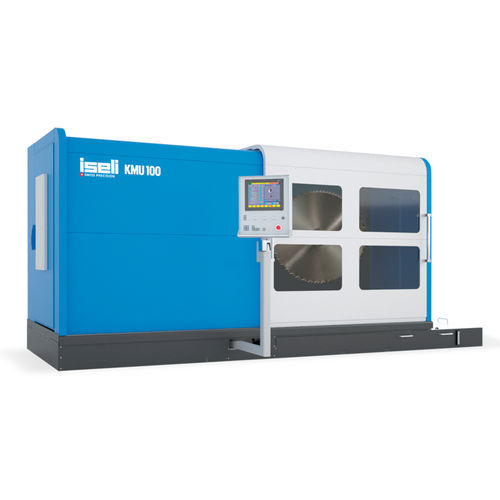

鋸の歯用研削機 KMU 100

CNC自動8 軸

ISELIの革新！KMU100は、数々の新技術を搭載しています。直径300mmから1800mmの超硬チップソーを完全に研削します。この機械は、合計8つのCNC軸を制御します。そのうち3軸は主に鋸刃の位置決めと送りに使用され、残りの5軸は研削ヘッドの移動に使用されます。研削ヘッドは機械の心臓部です。水冷式研削スピンドルとそれに対応するセンサーで構成され、プロセスの信頼性を確保します。 研削スピンドルには2つの軸端がある。一方の端にはフェース＆バック砥石が、もう一方の端にはフランク＆チップ溝研削用の2つの砥石が取り付けられている。つまり、合計3つの砥石が駆動されます。センサーには、鋸歯を正確に測定できる3D測定プローブと、自動モードで鋸歯のプロービングを行うサウンドセンサーがあります。さらに、KMU100は前後の砥石の磨耗を補正します。 当社の経験豊富な加工技術者との協力により、特にメタルソーの分野で、耐用年数と信頼性の面で標準となる新しい鋸歯形状が開発されました。これらの鋸歯形状を研削するためには、高い精度と正確さが要求されます！オペレーターが複雑な鋸歯形状を入力するための高度な操作システムが用意されており、直感的かつ迅速に操作することができます。個々の鋸刃用にレシピが作成され、保存していつでも呼び出すことができます。これは研削工程と並行して行うことができます。大きな利点です！これにより、入力中のダウンタイムがありません。
