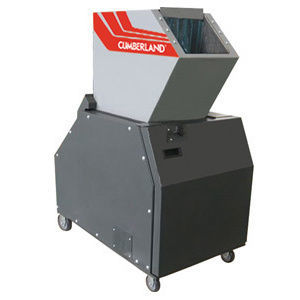

ロ－タ－造粒機 C-2545

ナイフ式プラスチック用プラスチック産業用

概要
C-2545 型の産業用ブレードグラニュレーター。プラスチック等の材料の縮径処理向けに設計。Cumberland inside。投入口300×450 mm、ロータ径250 mm、連続生産に適した堅牢構造。

特長
アクセスしやすい切断室、リバーシブル刃、消耗部の迅速交換を考慮したモジュラー構造を備えた C-2545 グラニュレーター。

ホッパー
前投入式ホッパーは完全に防音処理済み。騒音漏れを低減し切断室からの材料の飛散を防ぐポリウレタン製フラップが2枚装備。ガスダンパー付きのサーボ補助手動傾斜機構により開閉を制御。

切断室
ボルトとピンで組立てられた構成により消耗部の迅速な交換が可能。ベアリング支持は切断室外部に配置し異物混入を防止。磨耗補償機能付きの固定リバーシブル刃2枚を採用。内部面は精密加工により清掃性を向上。固定刃の前面調整は EasyAccess Cumberland。

ロータ
自己冷却式オープンロータで中心軸バランス調整済み、厚みのある刃支持を装備。二重切断角により「ハサミ効果」を発生させ、切断効率向上、騒音低減、消費電力低減を実現。フィラメント状材料の巻き付き防止のため両側に回転ディスクを装着。内部フィンで側壁とベアリングを冷却。

刃ハウジング
ロータおよび3枚の回転刃ハウジングは高クロム・高炭素鋼製で Cumberland 処理により耐摩耗性を確保。回転刃は高強度ボルトで固定され、材質は K110（58 HRC）。

グリッド
後部ヒンジ式のグリッド支持で清掃・保守が容易。リバーシブルグリッドは複数の目開きで提供可能。

ベースフレーム
切断室支持に防振材を用いた厚鋼製のベースフレーム。アクセス扉およびモータカバーは断熱・吸音材で形成し騒音伝播を低減。

排出
集塵・吸引システム接続用のコレクタードロワー。側面ガイド付きで組付け・清掃が容易。

モーター
7.5 kW TEFC IP55 交流モーターをテンション調整用のスライドに搭載。

駆動系
高慣性フライホイール付きプーリー駆動。Vベルトによる動力伝達。第2フライホイール取り付けに対応。ロータ回転数：450 rpm。

安全装置
モーションセンサーによりサービスドア開放前にロータが完全停止していることを確認。前面非常停止ボタンと安全マイクロスイッチを装備。制御盤の専用リレーが安全回路の状態を監視。ピボットキーで刃交換時にロータを固定可能。

電気盤
IP55 相当の制御盤、低電圧制御およびスター・デルタ始動を備え、380 V 3相 50 Hz に対応。

安全対策
安全表示ステッカーおよび使用・保守マニュアル付属。CE 要件に準拠して製作。

想定生産量
投入材料とグリッド開口により異なるが概ね 150–250 kg/h。

仕様 / 技術データ

• 型式: C-2545
• 投入口: 300 × 450 mm
• ロータ径: 250 mm
• ロータ回転数: 450 rpm
• モーター: 7.5 kW TEFC, IP55, A.C.
• 電源: 380 V, 3 相, 50 Hz
• 想定生産量: 150–250 kg/h（材料とグリッドに依存）
• 刃: K110, 硬度 58 HRC, リバーシブル
• 刃ハウジング: 高クロム/高炭素鋼、Cumberland 処理
• 駆動: 高慣性フライホイール、Vベルト伝達；第2フライホイール対応
• 切断室: ボルト/ピン構造、外部ベアリングサポート、EasyAccess 前面調整
• 排出: 吸引接続用コレクタードロワー
• 安全: モーションセンサー、非常停止、セーフティマイクロ、ピボットキーによる刃交換ロック
• 制御盤: IP55、スター・デルタ始動、低電圧制御
