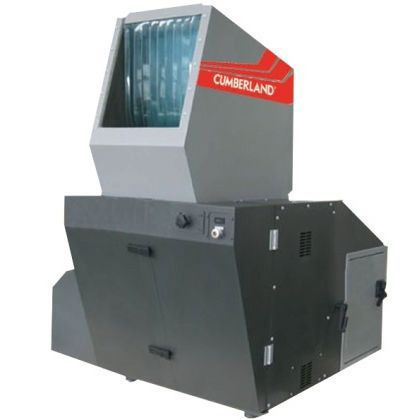

空冷式ヘッド造粒機 C-4070-3K

ロ－タ－ドライナイフ式

概要
CUMBERLAND inside。ブレードグラニュレーター C-4070-3K、供給口510×700 mm、ローター直径419 mm。大型のプラスチック部品の効率的な粉砕に適した機種です。

ホッパー
前方投入またはコンベヤ接続に対応するホッパー、完全防音仕様。

• 騒音漏れを低減し、切断室からの材料の飛散（フライバック）を防ぐ3枚のポリウレタンフラップ。
• 清掃・メンテナンスを容易にするサーボ補助式手動傾斜機構。

切断室
ボルトとピンで固定された部品構成により迅速な復旧が可能。軸受支持は切断室外設置で、粉塵・液体による汚染を防止。摩耗補償装置付きの2枚の固定リバーシブルブレード。内部面は精密加工により清掃が容易。固定刃の前面調整「EasyAccess CUMBERLAND」。

ローター
自己冷却式の開放型ローター、中心軸は精密にバランス調整済みで頑強な刃支持を備える。二重切削角の“はさみ効果”により高効率・低騒音・低消費電力を実現。ローターと切断室の形状は大型ワークの把持性を高め、反跳を最小化。フィラメント状材料の巻き付き防止のため、ローターは両側に2枚の回転ディスクを装着。内部フィンにより側壁と軸受を冷却。

刃ハウジング
ローターおよび3枚の回転刃のハウジングは高クロム・高炭素鋼製、CUMBERLANDの耐摩耗処理を施す。回転刃は高強度ボルトで固定、材質K110（約58 HRC）。

スクリーン
後方ヒンジ付きのスクリーンサポートはガスダンパー装備で清掃・保守が容易。リバーシブルスクリーンを複数サイズで選択可能。

ベースフレーム
厚鋼板製の堅牢なベース、切断室支持は防振材。アクセス扉およびモータカバーは断熱・吸音材仕様。

排出
吸引設備接続用の収集引出し（サイドガイド付き）で組立・清掃が容易。

モーター
22 kW TEFC IP55 ACモーター、ベルトテンション用の調整スライド装着。

駆動部
高慣性フライホイールプーリー駆動。Vベルトによる伝動。第2フライホイール装着対応。ローター速度：450 rpm。

安全
ローターが完全に停止していることを検知してサービスドアの開放を許可。前面非常停止ボタンと安全マイクロスイッチ装備。制御盤内リレーが安全システムの正常動作を監視。ブレード交換時にローターを固定するピボットキー付。

電気盤
IP55仕様の制御盤、機械運転に必要な全コンポーネントを装備。スター・デルタ始動。低電圧操作盤。電源：380 V — 3相 — 50 Hz。

事故防止
安全表示ステッカーおよび使用・保守マニュアル付属。CE規格に準拠した製作。

推定生産量
材料とスクリーン径により450–700 kg/h。

仕様 / 技術データ

• 型式：C-4070-3K
• 供給口：510 × 700 mm
• ローター直径：419 mm
• ローター速度：450 rpm
• モーター：22 kW TEFC IP55 AC
• 電源：380 V — 3相 — 50 Hz
• 刃材：K110（約58 HRC）
• 推定生産量：450–700 kg/h（材料・スクリーンに依存）
• 騒音低減：ホッパー防音仕様およびポリウレタンフラップ
• ローター/支持処理：高クロム・高炭素鋼、CUMBERLAND耐摩耗処理
• 排出：吸引システム接続用収集引出し
