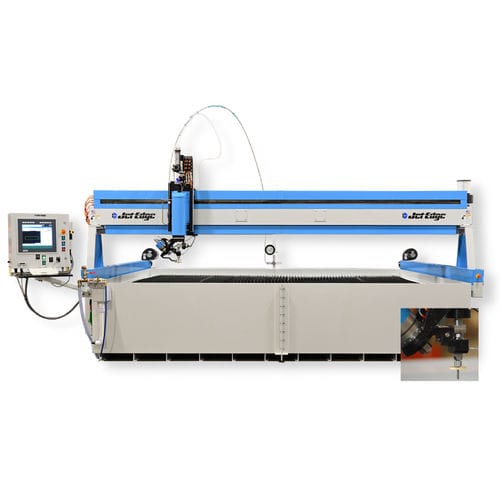

研磨式ウォーター ジェット切断機 EDGE X-5

金属用板金用CNC

ジェットエッジのEdge X-5は、60°までの開先切断が可能な5軸ウォータージェット切断を特徴としています。インペラーやギアを含む複雑な3次元部品は、最も硬い材料でもテーパーのない仕上げで切断できます。完全にネットワーク化されたAquavision DIで制御されるこのシステムは、マルチヘッド、ネスティングソフトウェア、レーザーサーフェスマッピング、消灯切断で最適化されています。ジェットエッジUHPポンプと組み合わせることで、お客様の環境に最適化されたシステムが実現します。 - 5軸カッティングヘッドで60°までの開先加工が可能 - 精度の高いアイソレーテッドモーションシステム - 調整可能なプリロード式アンチバックラッシ再循環ボールねじ - リニアベアリング、硬化精密研削ウェイ - ラビリンスシールと正圧で重要なベアリングコンポーネントを保護 - アブソリュートエンコーダ付きダイレクトカップルACブラシレスサーボモーター - デュアル同期Y軸ドライブシステム - テクニカルサービスと生涯無料の工場トレーニング 制御／精度 - ネットワーク対応産業用PCコントローラー Aquavision DI - マシンコードの完全な可視化とアクセス - マルチヘッド位置決め用デジタル表示 - フル機能のハンドヘルドペンダント - サーボモーターに直結した精密ボールねじ - サーボモーターに直結した高精度ボールねじ - ±0.001″の繰り返し精度（双方向） - 24″（608mm）以上の直角度と真直度の±0.003″レニショーボールバーテスト - アプリケーションに応じた500～750 IPMの高速位置決め範囲を工場設定 - モーター駆動またはサーボモーター駆動の12″（304 mm）垂直移動高さ制御 - プログラム可能な二次Zキャリッジ、サーボモーター駆動12″ (304 mm)高さ - オプションで18″と24″のZキャリッジ垂直移動量 - 高圧水モニターおよび研磨剤供給モニター
