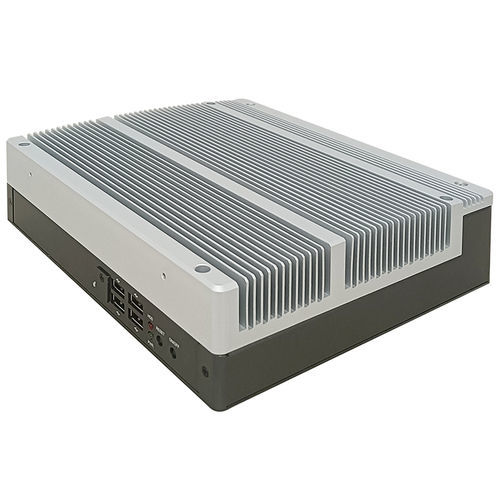

伸縮PC HB650I25-H610-B

卓上壁取り付け式DINレール

概要

HB650I25はJetwayのMini-ITX産業用マザーボードで、Intel H610チップセットを採用しています。LGA1700対応のIntel 12/13/14世代デスクトッププロセッサ（最大65W）をサポートし、最大64GBのDDR4メモリを搭載可能です。DC 12〜19V入力や広い動作温度範囲に対応し、コンパクトな産業用システム向けに設計されています。複数のI/O、デュアルGbE、M.2拡張、DP+HDMIのデュアルディスプレイ出力を備えています。

主な特長

• Intel 12/13/14世代 LGA1700 デスクトップCPUをサポート（TDP 最大65W）
• Intel H610 チップセット、Mini-ITXフォームファクタ
• メモリ：2 x DDR4 SO-DIMM 3200MT/s、デュアルチャネル、最大64GB
• ストレージ/拡張：1 x M.2 M-Key（2242/2280、PCIe x4）NVMe対応；1 x M.2 E-Key（2230）CNVi/PCIe x1/USB2.0対応
• I/O：USB 6ポート（2 x USB3.2 Gen1、4 x USB2.0）、シリアル（2 x RS-232/422/485、2 x RS-232）、オーディオ（MIC-in、Line-out）
• ディスプレイ：1 x DP1.4（最大7680 x 4320@60Hz）および1 x HDMI（最大4096 x 2160@60Hz）、デュアルディスプレイ対応
• ネットワーク：2 x Realtek RTL8111H ギガビットイーサネット

技術仕様

• マザーボード形状：Mini-ITX（224.0 x 199.0 x 63.0 mm）
• CPUソケット：LGA1700、Intel 12/13/14世代プロセッサ対応（Alder Lake-S）、最大65W
• チップセット：Intel H610
• メモリ：2 x DDR4 SO-DIMM（3200MT/s）、デュアルチャネル、最大64GB
• BIOS：AMI 128Mb Flash ROM
• Wake on LAN：対応
• ウォッチドッグタイマー：255レベル
• RTC電池：リチウム電池
• 対応OS：Windows 10（64-bit）、Windows 11（64-bit）、Linux
• 電源：DC-in 12–19V；電源モード AT / ATX
• GPU：Intel UHD Graphics
• 表示出力：DP1.4（最大7680 x 4320@60Hz）、HDMI（最大4096 x 2160@60Hz）；2画面対応
• オーディオ：Realtek ALC897 コーデック；アンプ 3W
• イーサネット：2 x RJ45（Realtek RTL8111H GbE）
• リアI/O：2 x RS-232/422/485、2 x RS-232、1 x MIC-in、1 x Line-out、DC 12–19V用Phoenixターミナル、WiFiアンテナ穴×2、USB3.2 Gen1×2
• フロントI/O：FANリンク×1、USB2.0×4、電源LED、HDD LED、リセット、電源ボタン
• M.2：M-Key 2242/2280（PCIe x4）×1（NVMe対応）；E-Key 2230（CNVi/PCIe x1/USB2.0）×1（WiFi/BT用）
• 機械寸法：224.0 x 199.0 x 63.0 mm
• 耐衝撃：15G、11ms
• 振動：1 Grms / 5–500Hz（動作時）
• 動作温度：-20°C〜60°C
• 保管温度：-40°C〜85°C
• 動作湿度：10〜95% @40°C 非結露
• 認証：CE / FCC Class A
• ESG：ErP、EU RoHS

用途

• 産業用オートメーションおよび制御システム
• エッジコンピューティング、IoTゲートウェイ、コンパクトサーバー
• HMIパネル、デジタルサイネージ、キオスクシステム
• 広温度範囲とDC入力が必要な組込みシステム

梱包内容

• HB650I25-H610 本体
• 電源ケーブルおよびアダプタ 19V/6.32A（120W FSP120-ABBN5）
• 壁取付キット（HCS650MWM01B-F）、ネジ類、DINレールクリップ
• オプション：DC1225 ファン拡張モジュール
