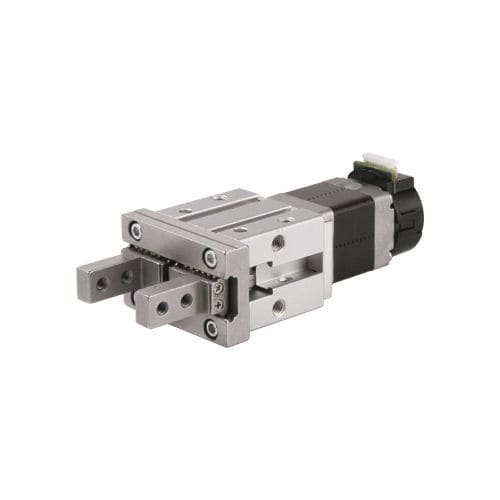

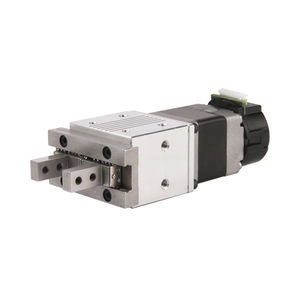

モーター駆動グリッパー 8N2105

電動式平行コンパクト

製品概要
DINGSが開発した貫通型モーター基盤をベースに、20mmモーターサイズ向けに設計されたDMEG06シリーズは、ストローク6mmの電動グリッパを提供します。構造はコンパクトかつ一体化されており、空圧式グリッパの代替として使用することで動作音を低減し、位置決め精度を向上させます。高分解能エンコーダによる閉ループトルク制御（DS-CLS9-FRS4-01）がオプションで選択可能です。

モータ特性
モータ | 電圧 [V] | 電流 [A] [RMS] | 抵抗 [Ω] | インダクタンス [mH] | リード線数 | モータ長さ [mm]
8N2105 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 27.2
8N2205 | 4.4 | 0.5 | 8.8 | 2.7 | 4 | 38.1

使用可能リードスクリューとステップ毎の移動量
スクリュー径 [inch] | スクリュー径 [mm] | リード [inch] | リード [mm] | リードコード | 1.8°当たりの移動量 [mm]
0.138 | 3.24 | 0.0394 | 1 | AB | 0.005
0.138 | 3.5 | 0.0787 | 2 | G | 0.01
0.138 | 3.5 | 0.1575 | 4 | M | 0.02

推奨グリッピング力
モータサイズ | 本体長さ [mm] | 部品コード | ストローク | リードコード | リード [mm] | 最大グリッピング力 [N] | 推奨グリッピング力 [N]
20mm | 27.2 | 8N2105 | 6mm | AB | 1 | 25 | 13
20mm | 27.2 | 8N2105 | 6mm | G | 2 | 21 | 11
20mm | 27.2 | 8N2105 | 6mm | M | 4 | 11 | 6
20mm | 38.1 | 8N2205 | 6mm | AB | 1 | 50 | 25
20mm | 38.1 | 8N2205 | 6mm | G | 2 | 36 | 18
20mm | 38.1 | 8N2205 | 6mm | M | 4 | 32 | 16

グリッパ重量
部品番号 | 重量 (kg)
DMEG06-8N21 | 0.148
DMEG06-8N22 | 0.171

寸法図
20mmグリッパの寸法図画像が製品資料に含まれています（参照ファイル名：20mm_ENG.png）。

特徴 / 仕様

• 製品タイプ：電動グリッパ、DMEG06シリーズ、ボディサイズ20mm。
• ストローク：6 mm。
• コンパクトで簡素な一体構造により、空圧式グリッパの代替として騒音低減と精度向上が可能。
• オプション：高分解能エンコーダによる閉ループトルク制御（DS-CLS9-FRS4-01）。
• モータ選択肢：
  • 8N2105 — 2.5 V；0.5 A RMS；抵抗 5.1 Ω；インダクタンス 1.5 mH；リード線 4 本；モータ長 27.2 mm。
  • 8N2205 — 4.4 V；0.5 A RMS；抵抗 8.8 Ω；インダクタンス 2.7 mH；リード線 4 本；モータ長 38.1 mm。
• リードスクリューと1.8°あたりの移動量：AB = 1 mm（移動量 0.005 mm）；G = 2 mm（0.01 mm）；M = 4 mm（0.02 mm）。
• 構成に応じたグリッピング力の目安は上記表を参照してください（最大値および推奨値）。
• 部品番号と重量：DMEG06-8N21 = 0.148 kg；DMEG06-8N22 = 0.171 kg。
• 用途：騒音低減と位置決め精度の向上を求めるコンパクトな自動化用途。
• 資料：製品画像に寸法図を掲載。
