DCモーター 13ZWWC37
ブラシレス24Vスロットレス

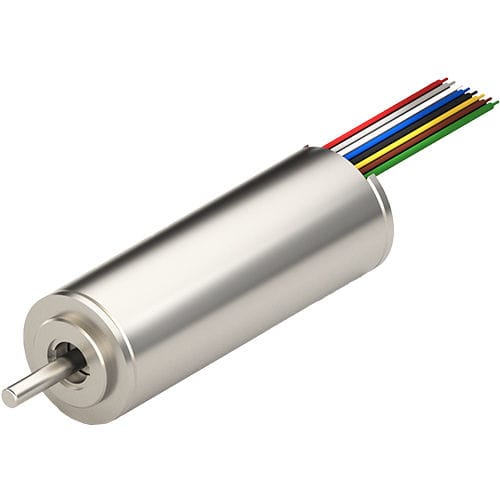

DCモーター - 13ZWWC37 - Jiangsu DINGS' Intelligent Control Technology - ブラシレス / 24V / スロットレス

DCモーター - 13ZWWC37 - Jiangsu DINGS' Intelligent Control Technology - ブラシレス / 24V / スロットレス - 画像 - 2

お気に入りに追加する

商品比較に追加する

Jiangsu DINGS' Intelligent Control Technologyのサイトについての詳しい情報

特徴

タイプ

DC, ブラシレス

電圧

24V

構造

スロットレス

極数

2極

出力

11 W
(0.01 hp)

アンペア数

0.66 A

トルク

0.0027 Nm, 0.026 Nm
(0.001991 ft.lb, 0.019177 ft.lb)

回転速度

43,500 rpm
(273,318.5609 rad.min-1)

直径

13 mm
(0.51 in)

使用温度

最少: 0 °C
(32 °F)

最大: 63 °C
(145 °F)

詳細

13mm スロットレスブラシレスDCモーター — 型式 13ZWWC37 13ZWWC37 は、高効率かつ高性能を実現するよう設計された 13mm スロットレスブラシレスDCモーターです。定格出力は 11 W、ピークトルクは 26.73 mN·m です。 - モーター部品番号: 13ZWWC37 - 極対数: 1 - 相間抵抗: 3.65 Ω - 相間インダクタンス: 0.113 mH - 巻線接続方法: デルタ接続 - 絶縁クラス: B - 定格運転モード: S2 - フィードバック方法: ホールセンサー - 電気角度: 120° - 絶縁耐圧: 300VAC/1KHz/1mA/1s - 絶縁抵抗: 100MΩ/300VDC - 質量: 28.6 g - 定格電圧: 24 V - 定格出力: 11 W - 定格トルク: 2.7 mN·m - 定格速度: 43500 RPM - 定格電流: 0.66 A - 無負荷速度: 46800 RPM - 無負荷電流: 0.086 A - モーター効率: 69% - 騒音 (環境騒音20dB、テスト距離1m): 50 dB - 熱抵抗 (無負荷): 3.70 K/W - 周囲温度: 22.3 ℃ - 最大巻線温度: 63 ℃ - トルク定数: 4.06 mN·m/A - 逆起電力定数 - ピーク値: 0.6 V/Krpm - 逆起電力定数 - 実効値: 0.43 V/Krpm - ピークトルク: 26.73 mN·m - ピーク電流: 7 A - 慣性モーメント: 0.14 g·cm² - 機械的時定数: 3.09 ms - エンドベル: ステンレススチール - ベアリング: 深溝玉軸受 - マグネット: 焼結NdFeB - 回転軸: 炭素鋼
