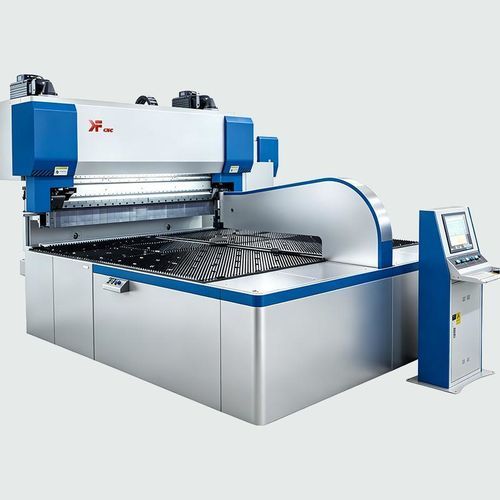

サーボ電動ベンダー機 B2530

板金用自動PLC制御

概要

• 自動工具交換（ATC）搭載の高効率・連続多面曲げ対応パネル曲げ加工機
• Germany Beckhoff システムによる閉ループ制御で高い曲げ精度を実現
• 位置フィードバックに Italy GIVI MEASURE 高精度リニアエンコーダを採用
• 熱処理済みの高強度機体により長期安定性を確保
• 工具の手動交換不要。ブランクホルダは板材長に応じて自動で長さ調整
• 自動プログラミングソフトで工程の計画・検証・最適化を実行
• 全軸サーボ制御により高速かつ省エネ運転
• 押し込み力の自動制御と、重ね機能はオプション対応

技術仕様
型式: B2530
単位: mm / KN / ° / T / KVA（項目に応じて）
最大曲げ長さ: 2500 mm
ワーク対角線長（展開時）: 2800 mm
最小ボックスサイズ: 410×230 mm（内側幅）
最大曲げ高さ: 300 mm
最大曲げ力: 280 KN
最大加圧力: 1100 KN（オプション）
最大内側凹み深さ: 30 mm
板厚: 0.5-1.5 mm（炭素鋼）
曲げ角度: -130° ～ +130°
曲げ角度精度: ±0.75°
曲げ直線性: ±0.3 mm/m
位置決め精度: ±0.1 mm
曲げ長さ調整: 自動
曲げ工程: 自動
重ね機能: オプション（最大加圧力: 1100 KN）
軸数: 18
空気圧: ≥0.6 MPa
電源: 65 KVA
重量: 21 T
機械寸法: 5000×3200×2800 mm

標準構成品

• コントローラ: Germany Beckhoff
• I/Oモジュール: Germany Beckhoff
• グレーティングルーラー: Italy GIVI MEASURE
• センサ: Germany BALLUFF
• リレー: Schneider / Omron
• サーボモータおよびドライバ: VEICHI
• 高精度重荷重ボールねじ: Nanjing YIGONG
• 高精度重荷重ガイド: Nanjing YIGONG
• 精密減速機: Lee Ming, Taiwan
• 精密ベアリング: NSK, Japan
• タイミングベルト・プーリー: Fulong, Ningbo
• 空気系部品: SMC / Airtac
• 給油部品: BIJUR
• ソフトウェア: Kafe

特性 / 技術仕様

• 型式: B2530
• 最大曲げ長さ: 2500 mm
• ワーク対角線長: 2800 mm（展開時）
• 最小ボックスサイズ: 410×230 mm（内側幅）
• 最大曲げ高さ: 300 mm
• 最大曲げ力: 280 KN
• 最大加圧力: 1100 KN（オプション）
• 板厚（炭素鋼）: 0.5 - 1.5 mm
• 曲げ角度: -130° ～ +130°
• 曲げ角度精度: ±0.75°
• 曲げ直線性: ±0.3 mm/m
• 位置決め精度: ±0.1 mm
• 軸数: 18
• 必要空気圧: ≥0.6 MPa
• 電源: 65 KVA
• 重量: 21 T
• 機械寸法: 5000 × 3200 × 2800 mm
