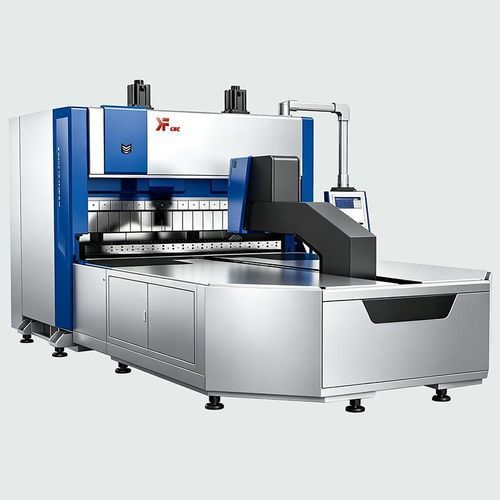

サーボ電動折り曲げ機 KMB-2200

全電動式手動式板金用

概要
KaFe パネルベンダー KMB-2200 は、手動ツールチェンジ（MTC）に対応したサーボ電動式のパネル曲げセンターです。多軸制御を必要とする自動化された板金曲げ作業向けに設計され、短いサイクルと高い寸法精度を実現します。

製品の機能
KMB-2200 は専用金型を使わずに複雑な形状の板材を曲げることができます。フル電動サーボシステムにより油圧駆動を置換し、メンテナンス低減、再現性向上、応答性の向上を図っています。上流・下流設備との自動生産ライン接続や、多軸による直角・非直角・アーク曲げ、複合ステップ成形に対応します。

価格
Fob Price: US $0.5 - 9,999 / Piece

主要構成指示

• 高級鋳造ボディ：QT500-7 / グレー鋳鉄製フレーム、応力除去処理および精密検査により長期的な安定性と剛性を確保。
• 重荷重ボールねじ：台湾 MYE TBI の研削ねじで安定した伝達と高い位置決め精度、低い稼働コストを実現。
• 高強度リニアガイド：台湾 PMI/SHAC の重荷重高精度ローラーリニアガイドで荷重容量と精度を向上。

主要技術仕様（表の抜粋）
モデル：KMB-2200
送り構造：アーム式
作業台構造：ブラシ式
曲げ長さ：2250 mm
板材長さ：2200 mm
板材幅：1500 mm
曲げ高さ：175 mm
最小四面成形寸法：320 x 200 mm
最小二面成形寸法：200 mm
最小アール半径：1.2 mm
最大連続曲げ速度：0.5 s/刃
上下面刃間のブレーク距離：190 mm
曲げ精度：0.03 mm
曲げ角度範囲：0–180°
最大材料厚：アルミニウム 2.0 mm / 炭素鋼 1.5 mm / ステンレス鋼 1.0 mm
最小材料厚：0.35 mm
CNC システム：SYNTEC / Taiwan New Generation
OS：Win7+OS
軸数：標準 13 軸
定格電圧：380 V
ピーク電力：24 KW
平均電力：4.5 KW
機械寸法：4850 x 2780 x 2600 mm
機械重量：約 12,000 kg

構成詳細（主要項目）

• 機械フレーム：独自設計の QT500 鋳造フレーム、応力除去処理により長期的な幾何学的安定性を確保。
• 金型：高周波焼き入れ・焼き戻しにより耐摩耗性と寿命を向上。
• 制御システム：台湾製新世代 CNC（Kefei CNC）により多軸同期と簡易プログラミングを実現。
• 給油・自己潤滑システム：自動給油と低油量アラームで安定稼働を確保。
• フラット化機能：前処理/後処理用のフラット化機能を内蔵。
• 上下端押え：ワークの上下デッドエッジ形成を実現。
• ハンドホイール：衝突防止ナイフ機能、ハンドホイールで各軸を任意位置に手動制御可能。
• 自動生産ラインインターフェース：上流・下流装置との接続に対応。
• 高度 & アークコマンド：半径入力による直接アークコマンド呼び出しでアーク曲げを制御可能。
• サーボドライブ：Inovance/Hechuan バスサーボは過負荷耐性と低速での滑らかな動作を提供。
• 電気部品：Schneider 製部品で安定した性能を確保。
• マイクロリレー：Japan Izumi 製リレー（銅コイル）で優れた導電性と長寿命。

曲げ事例
KaFe パネルベンダー KMB-2200 は専用金型なしで直角、非直角、アーク、上下折りなどの複雑形状を成形可能で、各種産業部品に適用されます。

技術仕様

• モデル：KMB-2200
• 曲げ長さ：2250 mm
• 板材長さ：2200 mm
• 板材幅：1500 mm
• 曲げ高さ：175 mm
• 最小四面成形寸法：320 x 200 mm
• 最小二面成形寸法：200 mm
• 最小アール半径：1.2 mm
• 最大連続速度：0.5 s/刃
• ブレーク距離：190 mm
• 曲げ精度：0.03 mm
• 曲げ角範囲：0–180°
• 材料厚さ（最大）：アルミ 2.0 mm / 鋼 1.5 mm / ステン 1.0 mm
• 材料厚さ（最小）：0.35 mm
• CNC システム：SYNTEC / Taiwan New Generation
• OS：Win7+OS
• 軸数：標準 13 軸
• 電圧：380 V
• ピーク出力：24 KW
• 平均出力：4.5 KW
• 機械寸法：4850 x 2780 x 2600 mm
• 機械重量：約 12,000 kg
• 主な構成 & 機能：QT500 鋳造フレーム、MYE TBI ねじ、PMI/SHAC ガイド、Inovance/Hechuan サーボ、Schneider 電装、Japan Izumi リレー、自動給油、衝突防止機能、生産ライン接続
