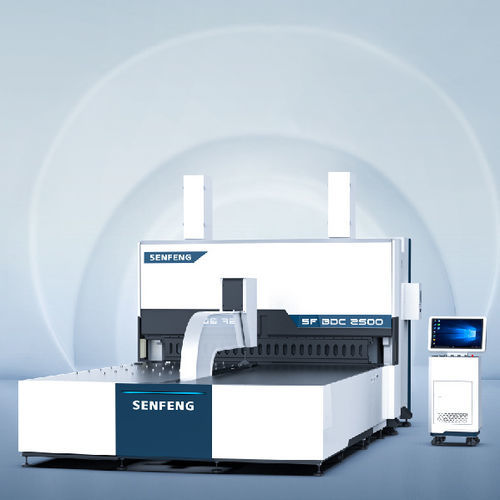

電動式折り曲げ機 BDC-2500
板金用全自動CNC

電動式折り曲げ機 - BDC-2500 - Jinan Senfeng Laser Technology Co. Ltd. - 板金用 / 全自動 / CNC

お気に入りに追加する

商品比較に追加する

特徴

作動

電動式

製品用途

板金用

制御

CNC, 全自動

複合機能

成形

その他の特徴

多軸, 自動荷積み式, ロボット式

管径

最大: 300 mm
(11.81 in)

最少: 200 mm
(7.87 in)

曲げ長さ

最大: 320 cm
(126 in)

最少: 150 cm
(59 in)

全長

最大: 6,600 mm
(260 in)

最少: 4,400 mm
(173 in)

全幅

最大: 400 cm
(157 in)

最少: 200 cm
(79 in)

全高

最大: 328 cm
(129 in)

最少: 275 cm
(108 in)

重量

最大: 25,000 kg
(55,116 lb)

最少: 13,000 kg
(28,660 lb)

電圧

380 V

詳細

製品概要
SENFENG Flexible Bending Centerは、多軸同時連動により複雑な板金曲げの課題に対応します。専用金型や手作業への依存を低減し、処理能力を向上させ、生産コストを削減します。直角、鋭角・鈍角、円弧、折り返し、閉形状、デッドエッジなど多様な曲げ形状の量産に適しています。

要点

複雑な板金成形作業向けのプッシュダウン（プッシュダウンアーム）式自動パネル曲げセンター。
多軸同時連動により、多種の曲げ形状を金型無しまたは簡易金型で成形可能。
非常に高速な連続曲げサイクル（標準で約0.2秒／曲げ）；連続曲げ作業ではNCプレスブレーキの最大で約3倍の速度が報告されています。
高い自動化・生産効率を実現し、打ち抜きや開口のある板材の供給にも対応。
EtherCATバスプロトコル対応の多軸インテリジェントCNC制御を採用；多数の軸の協調制御および2Dのグラフィック工程プログラミングをサポート。
耐久性の高い汎用曲げ工具：42CrMo製曲げナイフを鍛造・焼入れ・焼き戻し処理し長寿命化（薄板で最大100万サイクルの寿命報告あり）。

ハイライト

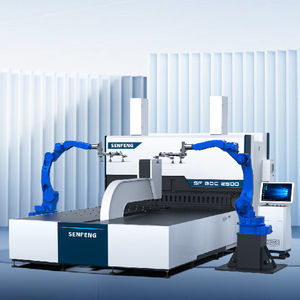

全自動、ロボット補助、吸着装置による自動供給などの構成に対応するプッシュダウン設計（複数のバリアントあり）。

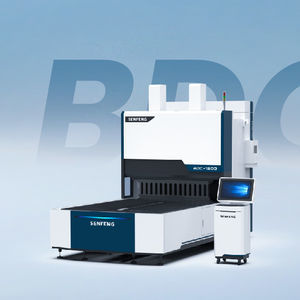

作業長さ／構成：BDC-1500 / BDC-2000 / BDC-2500 / BDC-3200 をラインナップ。
ステンレス鋼、冷間圧延鋼板、アルミ板などの板材に対応。

技術仕様

モデル：BDC-1500、BDC-2000、BDC-2500、BDC-3200
最大曲げ長さ：BDC-1500 = 1500 mm；BDC-2000 = 2000 mm；BDC-2500 = 2500 mm；BDC-3200 = 3200 mm
最大曲げ速度：0.2 s / 曲げ
最大曲げ高さ：200 mm（オプション 300 mm）
最大板厚（標準工具）：304ステンレス = 1.5 mm
最大板厚（標準工具）：冷間鋼板 = 2.0 mm
最大板厚（標準工具）：アルミ板 = 2.5 mm
最小板厚：0.35 mm
定格電圧：380 V
外形寸法（L × W × H）：BDC-1500 = 4400 × 2000 × 2750 mm；BDC-2000 = 5000 × 2700 × 2950 mm；BDC-2500 = 5700 × 3200 × 3050 mm；BDC-3200 = 6600 × 4000 × 3280 mm
総質量：BDC-1500 = 13 T；BDC-2000 = 17 T；BDC-2500 = 22 T；BDC-3200 = 25 T
穴あき・抜き加工された板材の供給対応：あり
