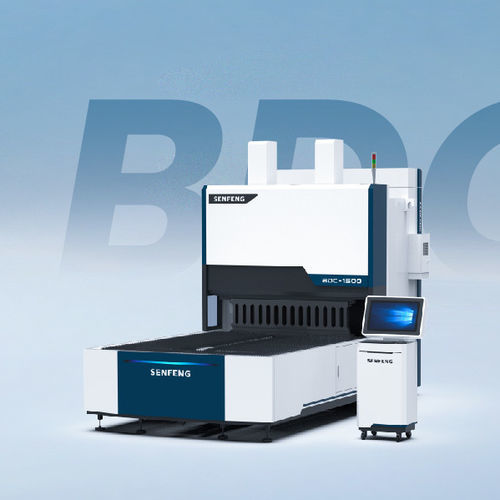

電動板材曲げ加工機 BDC-1500

CNC自動金属製作用

製品概要
本機はSenfeng Laserが設計した薄板用の吸着カップ式自動パネルベンダーです。真空搬送と多軸CNC制御を組み合わせ、バッチ生産での高速かつ高い繰返し精度を実現します。

主な特長

• 完全自動の曲げ工程 — 手作業での曲げは不要です。
• 吸着カップ搬送システム：真空吸着で板材を把持し360°回転可能。二本のガイドで正確に位置決めし、ソフトブラシが表面キズを防止。薄板・軽量板材に最適です。
• 鍛造・焼入れ・焼戻し処理を施した高強度合金/ダイス鋼製の汎用曲げ工具により、耐摩耗性と工具寿命を確保します。
• 直角・鋭角・鈍角およびアーク、ブランクホルダー、中空四角、閉断面等の複雑形状の自動曲げに対応。上下曲げやレベルアップ曲げをサポートします。
• 高生産性：標準で約0.5秒/サイクル（高速サイクル）を実現し、一般的なCNCベンダーより高いスループットを達成します。
• 使いやすい制御：Linuxベースの高性能CNC、HD表示、EtherCAT採用。グラフィカルなビジュアルプログラミングと多くのプリセット曲げ手順を搭載。

ハイライト

• 上下工具の頻繁な交換が不要。
• グラフィカルな簡易プログラミングとプリセットにより、一般的な曲げ作業は事前経験不要。
• 安定した量産に適した耐久設計で長寿命。
• 高い再現性で多様な形状の成形が可能。

操作と制御
本機は真空搬送、位置決め自動化、グラフィカルなCNCインターフェースとプリローディングされた手順を統合し、迅速なセットアップと繰返し可能なバッチ生産を支援します。

仕様

• 型式：BDC-1200；BDC-1500
• 最大曲げ長さ：1200 mm（BDC-1200）／1500 mm（BDC-1500）
• 最大曲げ高さ：170 mm
• 最大板厚（標準工具）：201ステンレス 0.8 mm；冷間板 1.0 mm；アルミ板 1.3 mm
• 最小板厚：0.35 mm
• 定格電圧：380 V
• 軸数：10
• 最速曲げ速度：0.2 s／曲げ
• 外形寸法：BDC-1200：3700 × 1800 × 2450 mm；BDC-1500：4000 × 2000 × 2550 mm
• 総重量：BDC-1200：9 T；BDC-1500：12 T
• 抜き取り板の給材対応：いいえ
