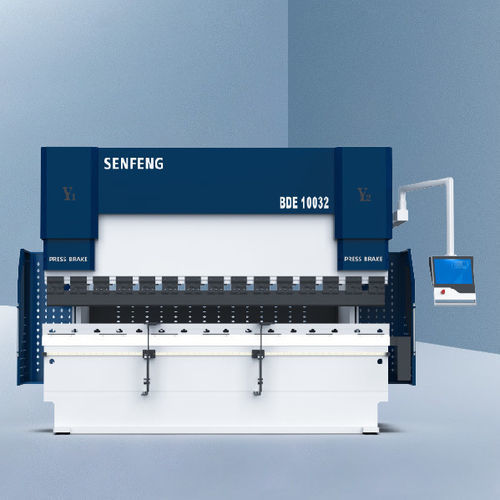

電動・油圧プレスブレーキ BDE10032CNC4軸6 軸
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動・油圧
- 制御
- CNC
- バックゲージ
- 4軸, 6 軸, 8 軸
- その他の特徴
- 精密, 高性能, ロボット, 高速
- 押しつけ力
1,000 kN
- 折りたたみの長さ
3,200 mm
(126 in)- エンジン出力
7.5 kW
(10.2 hp)- 本体長さ
3,700 mm
(146 in)- 装置幅
1,930 mm
(75.98 in)- 装置高さ
2,630 mm
(103.54 in)- 包装重量
6,600 kg
(14,551 lb)- デーライト
480 mm
(19 in)
詳細
概要
SENFENGのBDEシリーズは板金の曲げ工程において簡便かつ安全な操作を実現します。電気油圧ハイブリッドのCNCベンディングマシンは、高精度と高速応答で生産要件に対応します。
主な特長
曲げ対象材料
技術仕様
SENFENGのBDEシリーズは板金の曲げ工程において簡便かつ安全な操作を実現します。電気油圧ハイブリッドのCNCベンディングマシンは、高精度と高速応答で生産要件に対応します。
主な特長
- 最適化された柱間隔（側面ラックの間隔）により、性能、効率、精度を確保
- 機械式クラウニング（V軸）によりたわみを補正し、曲げ精度を向上
- 4本のバックゲージフィンガー設計により位置決めが便利かつ柔軟で、手作業を減らし繰返し精度を向上
- 高速応答（約12 ms）のドイツ製REXROTH油圧システムにより精密で効率的な油圧制御を実現
- 用途に応じた複数のCNC軸構成を選択可能（標準4+V、オプション6+V / 8+V）
- 標準制御：DELEM-DA53T。ESA / CYBはオプション
- オプションのDSPレーザー安全装置によりスライダの急速移動からオペレータを保護
- 自動供給のロボットフィーディングセル（オプション）により作業依存を低減し生産性を向上
曲げ対象材料
- ステンレス鋼
- 炭素鋼
- 亜鉛メッキ板
- フッ素含有アルミニウム亜鉛板
- 銅
- アルミニウム
- 黄銅
技術仕様
- 型番：BDE10032
- 最大曲げ力：1000 kN
- 曲げ長さ（A）：3200 mm
- 柱間幅（B）：2600 mm
- ノックアウト深さ（E）：400 mm
- 開口高さ（D）：480 mm
- スライドブロック速度：接近 180 mm/s；曲げ 0–10 mm/s；戻り 160 mm/s
- 主電動機出力：7.5 kW
- 寸法（L×W×H）：3700 × 1930 × 2630 mm
- 機械重量：6600 kg
- 曲げ能力（3000 mm基準）：炭素鋼 ≤ 3 mm；ステンレス鋼 ≤ 2 mm；アルミニウム ≤ 4.5 mm
- オプションと機能：DELEM-DA53T制御（標準）、ESA / CYB（オプション）、機械式クラウニング（V軸）、CNC軸構成（4+V標準；6+V / 8+Vオプション）、REXROTH油圧システム、DSPレーザー安全保護、ロボット供給セル
