電動・油圧プレスブレーキ BDE 10032

CNC6 軸ロボット

製品概要

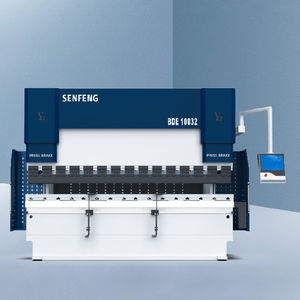

BDE10032は、連続バッチ生産向けに設計されたロボット支援CNCプレスブレーキです。産業用ロボットを主要な実行ユニットとして統合し、板金の搬送、位置決め、反転、移載を自動化して手作業を最小限に抑え、長時間の生産でも部品の一貫性を確保します。

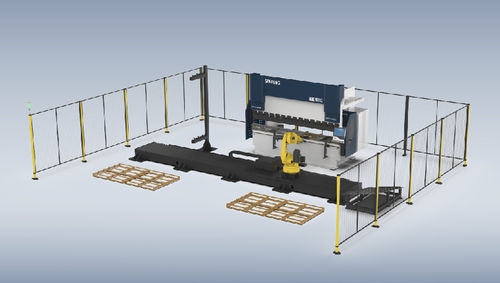

ロボットの機能
産業用ロボットは板金の載せ降ろし、ライブ位置調整、反転を行います。内蔵された軌道追従アルゴリズムにより、曲げ機と高速かつ協調した動作が可能です。

• 最大作業半径：2565 mm
• 最大搭載荷重：80 kg
• 自由度（DOF）：6

曲げ精度と補正
たわみ補正システムは、制御システムが必要補正を算出した後に多群クサビブロックを作動させ、上部・下部ビームの曲がりや歪みを補正して曲げのばらつきを最小限に抑えます。

• 機械的補正
• 多群クサビブロック
• 複数の補正ポイント
• 補正のデッドゾーンを最小化

油圧および駆動システム
高性能の電動油圧システムにより、曲げサイクルでの精密かつ応答性の高い制御を実現します。

• 精密なクローズドループ制御のためのドイツ製REXROTH油圧システム
• 12 msの高周波応答でシンプルな立ち上げ
• コンパクトで軽量、かつ高速な動的応答
• 無段階の出力調整；頻繁な起動停止に対応

制御システム
グラフィカルなHMIと自動計算機能を備えた先進的なCNC制御により、安全かつ効率的なプログラミングを可能にします。

• 10.1インチTFTタッチスクリーン搭載のDELEM CNCシステム
• 2Dグラフィックプログラミング
• 高精度の曲げを実現する5軸連動
• 曲げ圧力の自動計算および衝突検知

追加の注意事項
統合されたロボットにより、載せ降ろしや板金の取り扱いが機械化され、バッチ生産での生産性と再現性が向上します。

仕様 / 技術データ

• 型番：BDE 10032
• 最大曲げ力：1000 kN
• 曲げ長さ（A）：3200 mm
• 側面ラック間隔（B）：2600 mm
• 喉深さ（E）：400 mm
• 最大シリンダーストローク：200 mm
• テーブルと上部ビーム間距離（D）：480 mm
• 速度：下降速度：180 mm/s；作動速度：0–10 mm/s；復帰速度：160 mm/s
• 主モータ出力：7.5 kW
• 外形寸法（L×W×H）：3700 × 1505 × 2630 mm
• 重量：7600 kg
• 曲げ厚さ（注：曲げ長さ3000 mmで換算）：炭素鋼 ≤ 3.5 mm；ステンレス鋼 ≤ 2.5 mm；アルミニウム ≤ 5 mm
