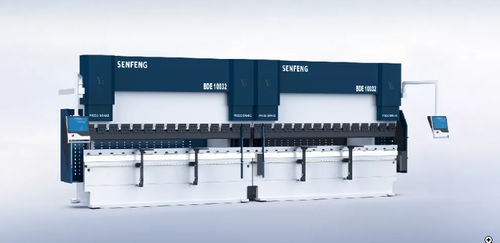

電動式プレスブレーキ BDE10032

CNC3軸方向　タンデム

概要
本タンデムCNCプレスブレーキは、同一仕様の2台のプレスブレーキを同期制御して同時運転を可能にし、長尺または超長尺の板金曲げに対応します。各機を独立運転することもでき、生産の柔軟性を確保します。延長された曲げ長さと精度維持を要求される産業用板金加工向けに設計されています。

特長

• タンデム運転で曲げ長さを2倍に拡張
• 単体機と比較して生産効率が向上
• 同期運転時でも曲げ精度を維持

主要機能

• 超長尺板の曲げを可能にする、2台同時制御の同期装置
• 単体運転とタンデム同期運転の切替により生産に柔軟性を提供
• ねじ・ウォームギア伝動の多軸バックゲージによる正確なX/Y/Z位置決め
• 板のたわみを抑える4本のバックゲージフィンガー
• 複数の補正ポイントを持つ多群楔形ブロックによるたわみ補正で曲げ誤差を低減
• DELEMスタイルのCNC制御、タッチTFT、金型・材料ライブラリ、高度なY軸アルゴリズム、Profile‑Tオフラインソフト（USB対応）

仕様
型式：BDE10032-10032 | BDE60060-60060
最大曲げ力：1000 kN | 6000 kN
曲げ長さ（A）：3200×2 mm | 6000×2 mm
支柱間幅（B）：2600 mm | 4800 mm
スロート深さ（E）：400 mm | 600 mm
開口高さ（D）：480 mm | 670 mm
速度：
  アプローチ：180 mm/s | 90 mm/s
  曲げ：0–10 mm/s | 0–7 mm/s
  リターン：160 mm/s | 90 mm/s
主電動機出力：7.5 kW | 45 kW
寸法（L×W×H）：3700×1515×2630 + 3700×1515×2630 | 6200×2700×4750 + 6200×2700×4750
重量：7800×2 kg | 52000×2 kg

機種と仕様

• 型式 BDE10032 — 最大曲げ力1000 kN；曲げ長さ3200×2 mm；支柱間幅2600 mm；スロート深さ400 mm；開口高さ480 mm；主電動機7.5 kW；寸法3700×1515×2630（各機）；重量7800 kg（各機）
• 型式 BDE60060 — 最大曲げ力6000 kN；曲げ長さ6000×2 mm；支柱間幅4800 mm；スロート深さ600 mm；開口高さ670 mm；主電動機45 kW；寸法6200×2700×4750（各機）；重量52000 kg（各機）
• 超長尺板の曲げを可能にする2台同時制御の同期装置
• 4本フィンガー付き多軸バックゲージと高速X軸位置決め（最大500 mm/s）
• 多群楔形ブロックによるたわみ補正で高精度を実現
• タッチインターフェースや金型・材料ライブラリ、Y軸アルゴリズムなどを備えたDELEMスタイルのCNC制御とProfile‑Tオフラインソフト
