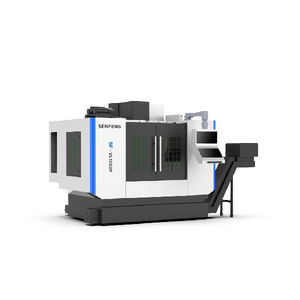

3軸マシニングセンタ SF-VL855

縦型BT 4024ツールステーション

製品説明
立形マシニングセンタ SF-VL855 は、中型のCNC工作機械であり、ワンチャックでの複合加工を前提に設計されています。フライス、穴あけ、ボーリング、リーミング、センタリング、タップ加工などが可能で、ハウジング、プレート、ディスク、バルブボディなどの複雑な金属部品の多品種・小ロット生産に適しています。

概要

• 型式: SF-VL855
• 作業域: 800×550×550 mm
• 最大荷重: 500 kg
• テーブル寸法: 1000×550 mm

技術仕様
VL855
テーブル寸法: 1000×550 mm
最大荷重: 500 kg
T溝寸法: 5-18-90 mm
X軸最大移動量: 800 mm
Y軸最大移動量: 550 mm
Z軸最大移動量: 550 mm
主軸端面〜テーブル面 最大: 670 mm
主軸端面〜テーブル面 最小: 120 mm
主軸中心〜Z軸案内面: 590 mm
主軸テーパー (7:24): BT40-150
回転数範囲: 8000 r/min
主軸モーター出力: 7.5 kW
早送り速度 X/Y: 32 m/min
早送り速度 Z: 24 m/min
送り速度: 1-10000 mm/min
工具交換方式: ディスク式
工具容量: 24 (ディスク)
工具交換時間: 2.5 s
位置決め精度 (X/Y/Z): 0.008 mm (JISB6336-4 / GB/T18400.4-2010)
繰り返し位置決め精度 (X/Y/Z): 0.005 mm
外形寸法 (L×W×H): 2600×2380×2400 mm
概算総重量: 5300 kg

利点／特徴

• 全体保護設計により作業者の安全性と作業環境の清潔性を確保
• 効率的な自動切りくず排出システム
• 高い位置決め精度と繰り返し精度により精密加工に対応
• 熟成されたベッド製造工程により長期の剛性と安定性を確保

適用業界

• 自動車、オートバイ、建設機械、航空宇宙、防衛、金型、精密部品加工業界

仕様／技術データ

• 型式: SF-VL855
• 作業域: 800×550×550 mm
• テーブル寸法: 1000×550 mm
• 最大荷重: 500 kg
• T溝寸法: 5-18-90 mm
• X/Y/Z ストローク: 800 / 550 / 550 mm
• 主軸テーパー: BT40-150 (7:24)
• 主軸回転数: 8000 r/min
• 主軸出力: 7.5 kW
• 早送り (X/Y/Z): 32 / 32 / 24 m/min
• 送り速度: 1–10000 mm/min
• 工具交換器: ディスク式、容量 24
• 工具交換時間: 2.5 s
• 位置決め精度: 0.008 mm；繰り返し位置決め精度: 0.005 mm
• 主軸端面〜テーブル距離: 最小 120 mm — 最大 670 mm
• 主軸中心〜Z案内面距離: 590 mm
• 外形寸法 (L×W×H): 2600×2380×2400 mm
• 概算総重量: 5300 kg
