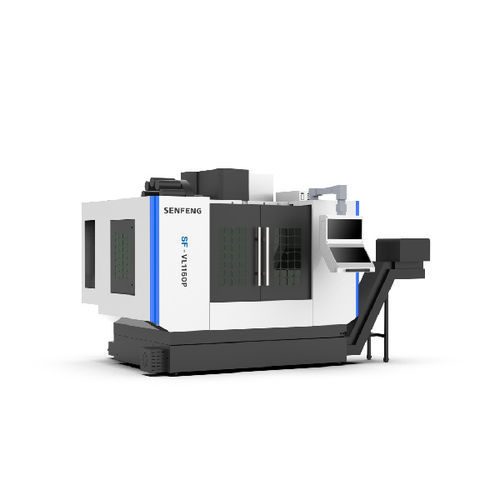

3軸マシニングセンタ SF-VL1160P

縦型コラム型BT 40

製品概要
型式：SF-VL1160P
加工範囲：1100×600×600 mm
最大積載量：800 kg

製品説明
SF-VL1160Pは中型の立型マシニングセンタで、ワークの一度のチャッキングでフライス、穴あけ、ボーリング、拡大、リーミング、カウンターシンク、タップ加工などを連続自動で行えます。中型ハウジングや複雑な金属部品の多品種少量生産に適しています。

利点

• 安全性と保守性を考慮した全閉装置設計。
• 効率的な自動切りくず排出システム。
• 高い位置決め精度と優れた繰り返し精度。
• 応力除去処理・精密加工されたベッドにより長期的な安定性を確保。

適用業界
代表的な用途：自動車、オートバイ、建設機械、航空宇宙、防衛、金型、精密加工分野。

仕様・技術データ

• 型式：SF-VL1160P
• ブランド：SENFENG
• 移動量（X/Y/Z）：1100/600/600 mm
• テーブル（幅×長さ）：1200 × 600 mm
• 最大搭載荷重：800 kg
• Tスロットサイズ：5-18-100 mm
• テーブル面〜主軸距離：120–720 mm
• コラム〜主軸中心距離：650 mm
• 案内方式：3軸リニアガイド
• 主軸テーパー：BT40 (7:24) φ150
• 主軸最大回転数：8000 rpm
• 主軸駆動方式：ビルトイン主軸
• 早送り速度（X/Y/Z）：36/36/24 m/min
• 最大送り速度：10000 mm/min
• ATC方式：マニピュレータディスク
• 工具ホルダ：MAS403 BT40
• 工具収納数：24
• 工具交換時間（T-T）：2.5 s
• 電源：380V ±10% 50Hz
• 使用温度範囲：0℃～+40℃
• 機械寸法（L×W×H）：3100 × 2500 × 2800 mm
• 機械重量：6500 kg
• 機械カバー：フルプロテクト
• 位置決め精度（X/Y/Z）：0.008 mm
• 再現精度（X/Y/Z）：0.005 mm
