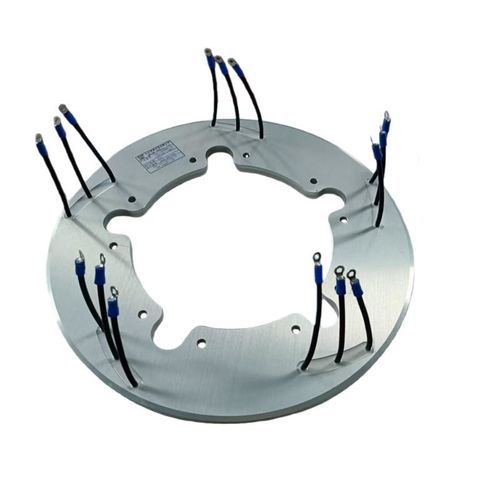

電動式スリップリング DHK160-3-90A

産業用

製品概要
高性能航空用電流コレクター DHK160-3-90A は、要求の厳しい航空宇宙および産業用途向けに設計された高精度の3回路電気スリップリングアセンブリです。各経路は28VDCで90Aを処理し、設計保証された最大速度は2400 r/minです。断続的な動作サイクル（100秒オン/11秒オフ）に対応しており、優れたランアウト許容値（≤0.1mm）、超低静的不均衡（0.01N·m）、および堅牢な2500VAC絶縁を備えています。

主な用途

• 航空および海洋推進システム：左回転用に設計されており、プロペラの後ろや高電流転送が必要な回転ジョイントに統合するのに最適です。
• 高精度回転プラットフォーム：超低ランアウトと静的不均衡により、レーダーベース、電気光学タレット、自動試験装置に最適です。
• 重工業オートメーション：信頼性の高い断続的な動作サイクルは、溶接ロータ、巨大なインデックステーブル、重機械などの用途に適しており、回転中の高電流電力伝送が重要です。厳格な基準に基づいて構築され、圧力下での信頼性の高い性能を保証します。

主な技術パラメータ

• チャンネル数：3
• 定格電流：各チャンネル90A（28VDC）
• 動作電圧：0〜28VDC
• ブラシスプリング圧力：25mmの拡張で3N（±30％）；3.5mmの拡張で5N（±30％）
• ブラシの高さ：全長≥25mm；組み立て後、ブラシはブラシボックスから≥3.5mm延びます
• 動作条件：
  • プロペラの後ろに取り付けた後、銅リングの端面ランアウト≤0.1mm；銅リングのランアウト≤0.2mmで電流コレクターは正常に動作します
  • ブラシ交換インジケーターラインが交換の必要性を示します
  • アセンブリは設計寸法の制限内であり、焼け、傷、溝などがないことが必要です。
• 回転方向：左（飛行方向に沿った反時計回り）
• 定格速度（設計保証）：2000 r/min
• 最大速度（設計保証）：2400 r/min
• 過速度（設計保証）：（2550/60）r/minで30分間耐えます（非動作、機械的損傷や変形なし、ブラシボックスなし）
• 動作モード：断続的、最大ON 100s、最小OFF 11s
• 重量要件：
  • スリップリングアセンブリ：≤1100g
  • 補助ボックスアセンブリ：各ユニット≤205g
• 絶縁抵抗（リング間、リングとブラシ間）：
  • 冷状態：≥20MΩ
  • 湿熱試験後：≥5MΩ（資格試験のみ）
• 耐電圧（リング間、リングとブラシ間）：
  • 冷状態：≥500VAC@50Hz、60秒、破壊やフラッシュオーバーなし
  • 湿熱試験後：≥375VAC@50Hz、60秒、破壊やフラッシュオーバーなし
• 静的不均衡：0.01N·m
• 製品の予備部品：セットごとに追加のブラシボックスアセンブリ1つ
• 動作環境条件（設計保証）：
  • 飛行高度：0〜10000m
  • 最大飛行速度：431km/h
  • 最大ダイブ速度：450km/h
  • 風速制限（横風）：15m/s
  • 動作温度：-55°C〜+55°C
  • 保管温度：-55°C〜+70°C

技術仕様

• 3回路スリップリング、各90A @ 28VDC
• 最大速度：2400 r/min
• ランアウト許容値：≤0.1mm
• 静的不均衡：0.01N·m
• 絶縁：2500VAC
• 重量：≤1100g（アセンブリ）、≤205g（補助ボックス）
• 動作温度：-55°C〜+55°C
• 保管温度：-55°C〜+70°C
