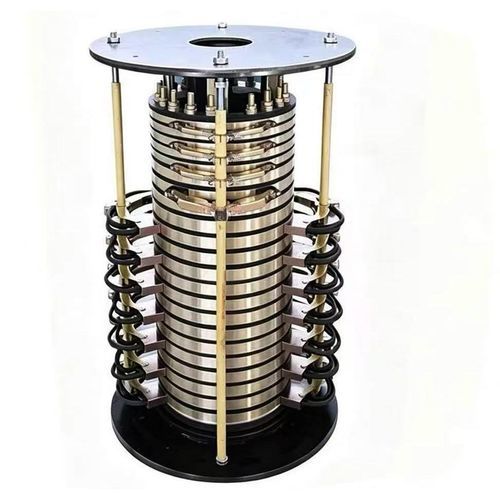

ハイブリッド型スリップリング

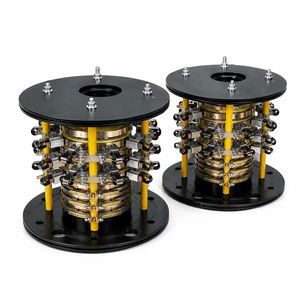

中空軸タイプスルーホール型風力タービン用

短い説明
積層式の研磨ステンレス導電リングと弾性スプリングブラシアセンブリを備えた多回路・大電流導電スリップリング。360°連続回転で電力・信号を伝送可能。回路数および単回路電流は用途に合わせてカスタマイズ可能で、建設機械、回転ステージ、風力発電、小型風車や自動回転テーブル、鉱業回転機器などに適応します。

主な製品特徴

• 積層独立導電リング構造で1～100+チャンネルをサポート。標準構成例：6 / 12 / 18 / 24
• 研磨処理された高硬度ステンレスリングにより接触抵抗を極小化、安定した電気特性を実現
• 弾性ダブルスプリングブラシホルダ設計により一定接触圧を維持し、摩耗低減と長期回転時のスパーク抑制を実現
• 上下フランジの垂直統合フレームで回転軸への取り付けが簡便
• 広い動作温度・保護等級オプション（標準 -20°C～+70°C、広温度 -40°C～+85°C；IP54標準、IP65オプション）
• 信号専用、ハイカレント電力リング、パワー＆シグナル混在、回転継手統合型など柔軟な構成が可能

適用業界・機器

• 建設機械：タワークレーンの回転プラットフォームや揚重回転機構
• 再生可能エネルギー：小型風力の回転導体、太陽追尾回転テーブル
• ステージ・エンタメ：回転ステージ、回転照明、遊戯施設の回転装置
• 自動化：産業用回転テーブル、包装用回転台、ロボットの回転ジョイント
• 鉱業・冶金：回転搬送機や鉱業用回転機器
• 医療・試験：回転試験装置や医療用回転作業台

製品性能パラメータ表
項目 | 標準仕様 | カスタム選択範囲 | 購入者への利点
導電リング材質 | 研磨ステンレス | 銅合金、金メッキ | 低抵抗で精密機器向けに信号損失を防止
ブラシ構造 | ダブル弾性スプリングブラシ | 単スプリング、貴金属ブラシ | 接触圧が均一で寿命延長、スパーク低減
回路数 | 6 / 12 / 18 / 24 | 1～100+ チャンネル | 複雑な回転機械の同時多電源・多信号伝送をサポート
単回路定格電流 | 標準 25A/リング | 5A～500A | 重負荷産業機器の使用に対応し過熱を防止
回転速度 | 標準 0–30 RPM | 高速仕様 最大200 RPM | 低速重量物・中速自動化機器に適合
保護等級 | IP54（標準） | IP65 防水オプション | 屋外の粉塵・雨濡れ環境に対応可能
取り付け方式 | 上下フランジ垂直取付 | 中空軸／貫通孔オプション | 主軸へのボルト固定で組立時間を短縮
動作温度 | 標準 -20°C～+70°C | 広温度 -40°C～+85°C | 高温工場や寒冷屋外環境でも安定動作

本スリップリングが購買側の作業効率を向上させる理由

• 360°無制限回転でケーブルの巻き付き故障を防止し、交換頻度と保守コストを削減
• 積層モジュラー設計により取付占有面積を縮小し、既存回転装置への組込を簡素化
• 電力・信号・ハイブリッド対応のカスタムプラットフォームで調達先の簡素化を実現
• 耐摩耗性に優れた構造で交換頻度と生産停止を低減
• 標準フランジ取付によりOEM向けの組立工数を削減

技術仕様

• Brand: Ingiant
• モデル表示: Multi-Ring Stacked Conductive Slip Ring
• 導電リング材質: 研磨ステンレス（選択肢：銅合金、金メッキ）
• ブラシ構造: ダブル弾性スプリングブラシ（選択肢：単スプリング、貴金属ブラシ）
• 標準回路数: 6 / 12 / 18 / 24（カスタム 1～100+）
• 単回路定格電流（標準）: 25A/リング（カスタム 5A～500A）
• 回転速度（標準）: 0–30 RPM（高速オプション 最大200 RPM）
• 保護等級: IP54（オプション IP65 防水）
• 取付: 上下フランジ垂直取付（オプション：中空軸／貫通）
• 動作温度: 標準 -20°C～+70°C；広温度 -40°C～+85°C
