スルーホール型スリップリング

風力タービン用産業用銅製

簡単な説明

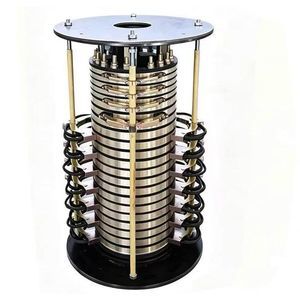

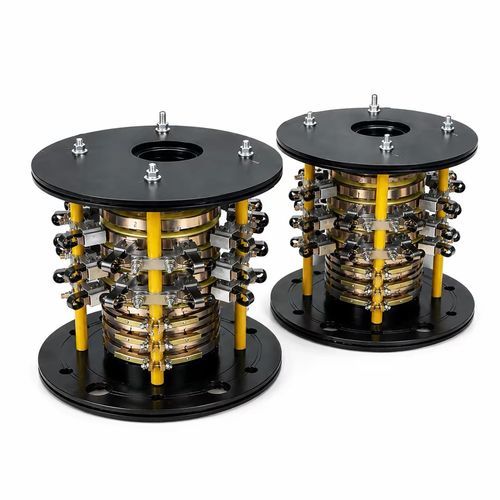

この多回路ヘビーデューティースリップリングは、積層銅集電リング、堅牢な絶縁支持柱、両側フランジ取り付けを特徴とします。回転機械向けに安定した連続電力・信号伝送を実現し、マルチサーキット統合をサポートします。耐摩耗性のブラシ接触構造、高い絶縁性能、IP保護等級のカスタマイズが可能です。風力タービン、採掘機器、回転プラットフォーム、産業用クレーン、大型自動化回転装置などで広く使用され、回転部の電力・信号伝送の課題を解決します。

概要
産業用多回路スリップリング（集電リング、回転電気コネクタ）は、ケーブルのねじれを伴わずに固定部と回転部間で電力、制御信号、アナログ/デジタルデータを伝送します。積層フランジ設計はモジュール式の積層銅リング、独立した銀炭素ブラシアセンブリ、強化エポキシ絶縁、両側フランジ取り付けを採用し、重負荷・長時間稼働の産業回転機器向けに設計され、ケーブル巻付き故障を排除して連続回転下での電気伝送の途切れを防ぎます。

産業ユーザーにとっての主な製品優位点

• 多層積層導電銅リング：高導電率、低抵抗、安定した電圧出力、回転中の信号減衰なし
• 独立分割型銀炭素ブラシモジュール：均一な接触圧、自己潤滑、超低摩耗、長寿命、ユニット全体を分解せず個別交換可能
• 強化ガラス繊維エポキシ絶縁支持柱：高温耐性、優れた誘電強度、耐老化、衝撃・振動耐性
• 上下両側の金属フランジ取付板：ボルト直付け用の予備穴があり、回転軸への直接取付が可能、垂直/水平組立に対応
• 中央中空貫通設計：油圧・空圧配管、駆動軸、ケーブルをスリップリング中心を通して配置可能でシステム統合に有利
• 回路数、電流定格、保護等級のカスタマイズ：電力＋信号の混載回路をサポート、屋外の粉塵・湿気環境向けにIP54/IP65シール構造選択可
• 広い動作温度範囲：-20°C〜+120°Cで安定稼働、過酷な工場、屋外採掘、風力発電環境に適合
• 低回転摩擦トルク：スムーズな回転、詰まりなし、回転駆動モータに余分な負荷を与えない

主要技術仕様表
パラメータ項目 | 標準技術値 | カスタマイズオプション | 購入者への利点
導電リング材料 | 高純度銅に銀めっき | 弱電信号用に金メッキリング | 接触抵抗低減、耐酸化、低電流信号の明瞭な伝送
ブラシ材料 | 銀-炭素複合ブラシ | 金合金ブラシ、グラファイトブラシ | サービスサイクル延長、メンテナンス停止回数削減
回路チャンネル数 | 標準6–36回路 | カスタム2–60混載電力/信号回路 | 多機能機械の電力・制御配線要求に適合
単回路電流 | 10A / 25A / 50A 各リング | 最大200Aの高電流リング可 | 低電力信号制御と高出力回路を同時に対応
貫通孔径 | 標準50mm中心孔 | 30mm–100mmカスタム中空軸 | 油圧配管や中心駆動軸をスリップリング内に統合可能
絶縁材料 | ガラス繊維エポキシ棒、ベークライトフランジ | PTFE高温絶縁 | 高熱に耐え、高負荷下での短絡を防止
保護等級 | 標準IP54 | IP65完全シール防塵防水 | 屋外、鉱山、沿岸湿潤産業現場に配備可能
最大回転速度 | 0–300 RPM 連続 | 重荷で低速回転機器向け改造 | 高速・低速いずれの回転機器でも安定性能
使用温度 | -20°C ~ +120°C | 高温仕様で最大180°C | 炉、冶金、風力タービンの高温環境に対応
取り付け形式 | 上下ダブルフランジ | 単フランジ、軸クランプ取付 | すべての回転機械構造に対応する柔軟な取り付け

主な産業用途シナリオ

• 新エネルギー風力設備：風車のヨー・ピッチ回転における電力伝達
• 採掘・建設機械：回転式掘削機、鉱山用巻上機、大型タワークレーン
• 自動化回転プラットフォーム：包装用回転テーブル、自動溶接回転治具、ロボット回転ジョイント
• 港湾・揚重設備：コンテナ用回転スプレッダー、大型揚重回転機構
• 特殊産業機器：レーダー回転台、大型回転試験台、油圧回転アクチュエータ

このスリップリングが購買者の課題を解決する方法

• ケーブルねじれによる損傷を解消：360°連続回転でケーブルの巻き付きが発生しない
• 保守労力を削減：分割可能なブラシモジュールにより、損傷した単一ブラシのみをユニット分解なしで交換可能
• 装置構造設計を簡素化：中央貫通孔により配管や駆動軸を統合し、内部レイアウトを節約
• 安定した信号・電力出力：めっき銅リングにより信号損失を防ぎ、不安定な伝送による誤動作を回避
• 過酷環境に適応：高絶縁とオプションのIP65シールにより、粉じん、湿気、振動に耐性を発揮
• カスタマイズ対応：回路数、電流、サイズ、保護等級を調整してOEM装置設計要件に合わせられる

技術仕様

• 導電リング：高純度銅に銀めっき（オプション：弱信号向け金めっき）
• ブラシ：銀-炭素複合（オプション：金合金、グラファイト）
• 回路チャンネル：標準6–36、カスタム2–60混載電力/信号回路
• 単回路電流：標準10A / 25A / 50A 各リング、最大200Aの高電流リングまで
• 貫通孔径：標準50mm、カスタム30mm–100mm
• 絶縁：ガラス繊維エポキシ棒およびベークライトフランジ（オプション：PTFE高温絶縁）
• 保護等級：IP54標準、IP65オプションシール
• 最大回転速度：0–300 RPM 連続；低速改造対応可
• 使用温度：-20°C〜+120°C（高温オプション最大180°C）
• 取り付け：上下ダブルフランジ（オプション：単フランジ、軸クランプ）
