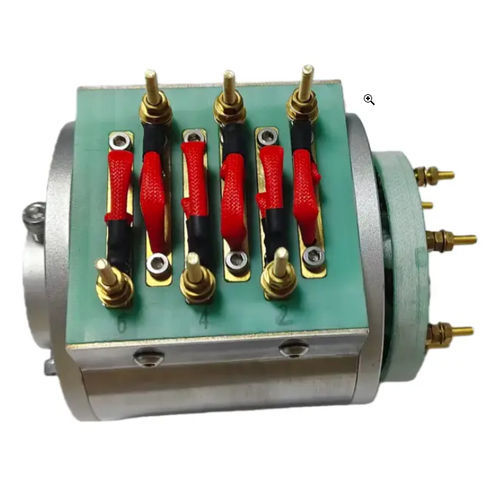

産業用スリップリング CBDHK025-6S

複合素材アルミニウム合金マルチチャンネル

製品概要
このカーボンブラシ式スリップリング Ingiant CBDHK025-6S は、LTN SH シリーズのモデルに対する直接置換として設計された精密な代替品です。本機は LTN の元の取り付けインターフェースと寸法に一致するため、交換時の機械的調整を最小限に抑え、ダウンタイムと保守コストを低減します。工業用途における電力および信号の安定伝送を提供します。カーボンブラシはグラファイト系複合材料製で摩耗低減と保守間隔の延長を実現します。金属製シールドリングにより電磁干渉が低減され、EMI 対策が容易です。

製品詳細

• 型番: CBDHK025-6S
• 回路数: 6 回路 (6 × 25A)
• 定格電圧: 380V
• 接触材料: 貴金属
• 配線仕様: ステータ/ロータ用 M5 銅ボルト端子、電流容量 25A
• 保護等級: IP51
• ハウジング材質: アルミニウム合金
• 回転速度: 0 ～ 1500 rpm
• 動作温度: -20°C ～ +80°C
• 動作湿度: 60% RH 以上

仕様

• 型式表示: CBDHK025-6S
• 回路数と定格電流: 6 チャネル、各チャネル 25A
• 電気定格: 定格電圧 380V；回路間の耐電圧 ≥1000V/50Hz
• 接点・導体: 貴金属接点；ステータ・ロータ用 M5 銅ボルト端子
• 機械特性: 最大回転速度 1500 rpm；アルミ合金ハウジング
• 保護・環境: 保護等級 IP51；動作温度範囲 -20°C～+80°C；60% RH 以上に適合
• 絶縁: 絶縁抵抗 >500MΩ（100V DC、常温）
• 耐久性・保守: グラファイト系複合カーボンブラシにより摩耗が少ない；金属製シールドリングにより EMI 保護を実現
