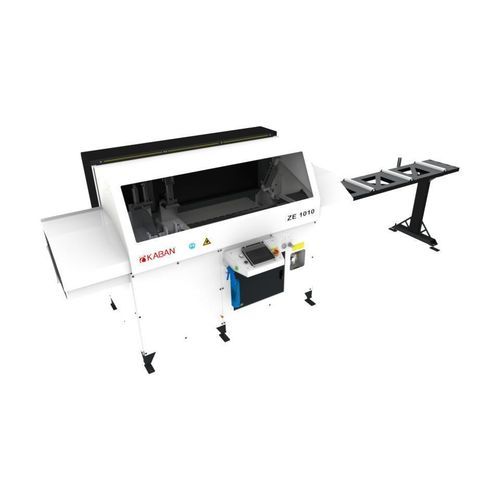

アルミニウム用切断機 ZE 1010

形材アルミフレーム用サーボドライブ

ZE 1010 は、アルミ型材のコネクタ（接続部）を90°で高速かつ高精度に切断するための切断機で、サーボ駆動の自動送りと操作性の高い7"タッチスクリーン（Kabanインターフェース）を備えています。応力除去済みの機械構造とサーボ制御、保護装置を組み合わせ、安定した連続生産を実現します。

ハイライト

• 高速度対応の機械構造で安定した90°切断を実現。
• キズを防ぐサーボ制御の昇降・スライド・リリースおよびカットアンドラン方式。
• 前面および上面の空気圧クランプによる確実なワーク固定。
• Ø 500 mm 刃、サーボ速度制御および冷却液噴霧。
• 7" タッチスクリーン（Kaban）と Mitsubishi PLC。

設計

• 高速度でも精度を維持するための応力除去済み鋳造・溶接部品。
• 切断時の安定化のための水平・垂直の空気圧チャック。
• 危険領域を覆う保護カバーで安全要件に対応。

操作パネル

• 7" タッチスクリーン（Kabanインターフェース）によるプログラミングと監視。
• Mitsubishi PLC によるサイクル制御と安全管理。
• プロファイル面への自動エアーおよび切削液噴霧で洗浄と冷却を補助。
• 自動運転：ワークをセットすると切断サイクルが自動で継続。

ソー（刃）

• Ø 500 mm 刃、カットアンドラン方式。
• プロファイル断面に応じたサーボ制御の速度調整。
• 切削液噴霧システムによる温度管理と切粉排出。
• 異なるプロファイル向けに複数の切削速度を設定可能。

長さ駆動

• キズを防ぐサーボ制御の昇降・送り・リリース機構で正確な切断。
• 最大切断長：960 mm。
• 最小切断長：140 mm。

安全

• 移動部周辺の保護カバーと安全表示。
• 産業基準に準拠したガードや非常停止の組み込み設計。

技術サポート

• 定期メンテナンスのリマインダー機能（プログラム可能）。
• 診断およびサービス支援のためのリモート接続機能。

仕様 / テクニカルスペック

• 型式：ZE 1010
• 用途：アルミコネクタ／プロファイルの90°切断
• 刃径：Ø 500 mm
• 供給方式：サーボ制御の自動供給（cut-and-run）
• 制御：Mitsubishi PLC、7" タッチスクリーン（Kabanインターフェース）
• クランプ：前面および上面の空気圧クランプ；水平／垂直チャック
• 切断モード：昇降、スライド、cut-and-run；サーボ制御の多段速度
• 冷却／潤滑：切削液噴霧、エアーブロー（自動）
• 切断長範囲：140 mm（最小）— 960 mm（最大）
• 安全：保護カバーおよび安全表示
• サポート：メンテナンスリマインダーおよびリモートサポート
