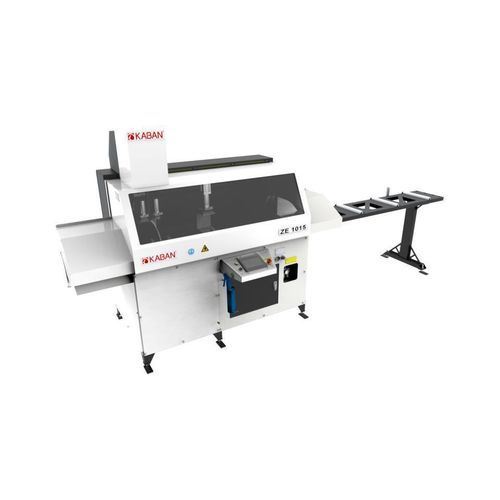

アルミフレーム用切断機 ZE 1015

サーボドライブドリルタップ加工

ZE 1015 は、90°でのアルミニウムプロファイルの切断を目的に設計された産業用機械で、高速運転時にも再現性のある精度を確保します。サーボ駆動の鋸、空気圧クランプ、自動供給、および統合可能な穴あけ/タップユニットを組み合わせた複合加工が可能です。

特長

• 高速運転と安定した精度を目的とした機械構造。
• サーボ制御の昇降・スライド・切断・復帰システムにより効率的な切断サイクルを実現。
• 前面および上面の空気圧クランプによるプロファイルの確実な固定。
• 安全カバーと安全表示による作業者保護。

設計

• 高速度での再現性ある精度を維持するための応力除去処理を施した鋳造・溶接部品。
• 切断中のプロファイル安定化用の水平／垂直空気圧チャック。
• 可動部への露出を抑える被覆ケース。

操作パネル

• ジョブ管理とサイクル自動化用の7インチタッチスクリーン。
• 信頼性の高い自動化を実現するMitsubishi PLC制御。
• 切断面への冷却液/エアー自動噴霧で切断を支援し切りくずを低減。
• プロファイルをセットすると自動サイクルで切断が実行されます。

鋸

• 大径鋸（Ø 500 mm）、サーボ制御でプロファイルに応じた複数速度設定が可能。
• カット＆ラン方式と冷却液噴霧により継続的な高品質切断を支援。

穴あけ・タップ

• 正確な穴位置決めのためのサーボ制御位置決め機能を備えた統合式穴あけ・タップユニット。
• 大容量メモリでの工程プログラミングと穴あけ用冷却システムを装備。

搬送 / 供給

• キズを防ぐサーボ制御の昇降・駆動・解放システムによるプロファイル搬送。
• ハンズフリー運転を可能にする自動プロファイル供給・切断システム。
• 供給長さ：最小 140 mm、最大 960 mm。

安全

• 保護カバーおよび視認性のある安全表示により作業者安全性と規格順守を向上。

保守サポート

• 定期点検リマインダー機能およびリモート接続によるサービスサポート。

仕様

• 型式：ZE 1015
• 鋸径：Ø 500 mm
• 切断角度：90°
• タッチスクリーン：7"
• 制御：Mitsubishi PLC
• 供給長さ：最小 140 mm；最大 960 mm
• 穴あけ：工具最大径 Ø 12 mm；Y軸位置決め量 260 mm；サーボ位置決め；タップ機能
• サーボシステム：自動供給・切断および鋸速度調整のサーボ制御（プロファイルごとに複数速度設定可）
• クランプ：前面および上面の空気圧クランプ
• 冷却システム：切断・穴あけ用の冷却液/エアー噴霧
• 補助ユニット：統合穴あけ・タップユニット；大容量メモリでの工程プログラミング
• 安全：保護カバーおよび安全表示
