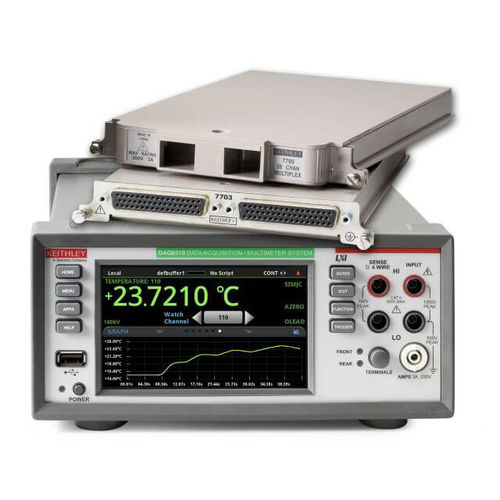

デジタルマルチメーター DAQ6510

ベンチトップ型1000 V300 V

DAQ6510型は、操作性に優れた、タッチスクリーン式のユーザ・インタフェースを備えており、素早くテストをセットアップできたり、、テスト・ステータスをリアルタイムにモニタリングしながら、機器本体だけでデータを詳細に解析できます。 テスト・セットアップ／実行／解析時間の短縮 簡単にすばやくテストをセットアップし、実行できます。テスト・プログラムを作成する必要はありません。 DAQ6510型データ・ロガー／データ収集システムのタッチスクリーンにより、視覚的かつ直感的にテストをセットアップすることができます。リアルタイムなモニタリングにより、早期に問題を把握でき、、テスト時間の短縮やテスト・データの効率的な解析が可能になります。 特長 •設定：1つの測定／スキャン・メニューを使用するだけで、複数の測定機能を備えたマルチチャンネル・スキャンのセットアップが可能 •実行／モニタ：テスト中にスキャンの進行状況が表示されるため、範囲外やリミットを超過した測定項目があれば即座に確認が可能 •解析：プロット機能や統計機能による測定結果の表示と解析。 タッチスクリーンのピンチ／ズーム機能により、測定結果を詳細に解析できる カーソルを使用することで、特定のセグメントのデータに対して統計値を計算することも可能 豊富な測定機能 DAQ6510型は、6.5桁の分解能と15種類の測定機能を生かした高度な測定が行えます。 低電流／低電圧／温度測定にも対応でき、内蔵デジタイザを使用してトランジェント信号も観測できます。 特長 •電圧：100nV～1,000V（基本DCV確度：0.0025%） •電流：10pA～3A •抵抗：1µΩ～120MΩ •キャパシタンス：0.1pF～100µF •熱電対、測温抵抗体、サーミスタを使用した温度測定（－200～1,820℃） •デジタイザ（1MS/s、16ビット、読み値の保存容量：700万回） •12種類のプラグイン・スイッチ・モジュールと最大80チャンネルのキャパシティにより、あらゆるテスト・システムに対応可能 テスト時間の短縮 短い時間で大量のデータが収集できます。 すばやく測定し、すばやくチャンネルを切り替え、数多くのチャンネルをスキャンできます。 特長 •0.0005PLC、または60Hz（50Hz）電源では8.3μs（10μs） •マルチプレクサ・プラグイン・スイッチ・モジュールにより、毎秒800チャンネルの速度でスキャンが可能 •最大80チャンネルの2極スイッチングによるスキャンが可能なため、1回のテストで膨大な数のサンプルを収集可能 DUTとのすばやく確実な接続が可能なインタフェース DAQ6510型には、豊富なプラグイン・スイッチ・モジュールが用意されており、MTA、D-subなどを使用したテストも、すばやく効率的にセットアップできます。 システム・メンテナンスや新しいテスト・システムのセットアップを行うときに、プラグイン・スイッチ・モジュールの変更に伴うダウンタイムが最小に抑えられます。 豊富なインタフェース・オプション LAN、LXI、USBインタフェースを標準装備しており、テスト・システムに簡単に統合できます。 フィールド・インストール可能なGPIBおよびRS-232インタフェースもオプションで用意されているため、6つのデジタルI/Oポートを使用した機器同士での直接同期や通信も簡単に行えます。 DAQ6510型は、どのようなPCインタフェースにもすばやく対応できます。
