圧力測定システム CellaTemp PA 40-K016

温度流量レーザー

記事の説明

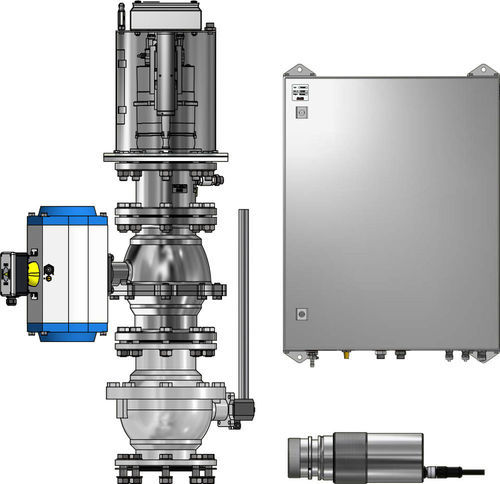

• 測定システム構成：パイロメーター CellaTemp PA 40 AF 1；取付け SK 803。

特長

• 集光可能な光学系を備えた二色式パイロメータ、ステンレス製ハウジング
• 広帯域反射防止精密レンズ
• アナログ出力2系統、スイッチング出力2系統、USBおよびRS-485インターフェース
• 照準補助：レンズ越し照準
• 産業用途向けの冷却継手およびエアパージ付き取付金具
• 空気式および機械式ボールバルブ
• 空気式ボールバルブ用の制御装置を備えた制御盤
• 流量監視器および圧力調整器、空気および電源接続

測定パラメータ
測定範囲：500 - 3000 °C（複数セグメント）
センサー：ダブルフォトダイオード
分光範囲：0.95 / 1.05 µm
応答時間 t98：測定セグメントにより複数の値（例）：500 - 1400 °C：≤ 10 ms (T > 650 °C)；650 - 1700 °C：≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C)；750 - 2400 °C：≤ 10 ms (T > 950 °C)；850 - 3000 °C：≤ 10 ms (T > 1050 °C)
測定不確かさ：温度表示の 1 % [°C]
再現性：2 K
温度係数：0.05 %/K
電流出力分解能：0.2 K + 選択範囲の 0.03 %
インターフェース分解能：0.1 K
表示分解能：1 K

光学バリエーション
レンズと焦点（例）：500 - 1400 °C：対物 F50 PZ 20.08 焦点 0.3 m - ∞；650 - 1700 °C、750 - 2400 °C、850 - 3000 °C：標準対物 PZ 20.01 焦点 0.4 m - ∞；クローズアップ PZ 20.03 焦点 0.2 m - 0.4 m；ワイドアングル PZ 20.05 焦点 0.2 m - ∞；望遠 I PZ 20.06 焦点 1.2 m - ∞；望遠 II PA 20.06 焦点 0.6 m - ∞；850 - 3000 °C 用に追加：マクロ PA 40.01 焦点 0.086 m - 0.115 m

光学／幾何学データ
焦点距離：0.4 m - ∞（標準対物 PZ 20.01）
距離比：80 : 1
測定視野形状：円形
対物レンズ：PZ 20.01
測定原理：二色法
照準方式：レンズ越し照準

電気的パラメータ
アナログ出力：0(4) - 20 mA 線形、切替可能、スケーラブル
抵抗：≤ 500 Ω
アナログ入力：0 - 10 V
スイッチング出力：2 x オープンコレクタ 24 V DC、≤ 30 mA
スイッチング入力：2 x 最大 24 V
インターフェース：USB および RS 485
電源：24 V DC +10 % / -20 %
消費電流：24 V DC 時 ≤ 175 mA
接続：M12 ねじ 8 ピンコネクタ

カメラ / 照準 / 表示
ビデオ出力（カメラ搭載モデル）：Composite PAL、1 Vpp、75 Ω
照準オプション：レンズ越し照準、レーザーパイロット、カメラ（モデルにより異なる）
表示：4桁赤色LED表示、桁高 8 mm
状態表示：2 x LED
操作要素：3ボタン

機能と特徴
過熱信号：内部温度が 80 °C を超えるとアナログ出力は > 20.5 mA を示す
サービス機能：測定値または電流信号のシミュレーション
ATD 機能：断続プロセスでの自動温度検出
その他の機能：線形化、汚れ監視閾値、電流/温度シミュレーション、選択可能な測定チャンネル（二色、単色1、単色2）、温度単位 °C/°F

一般パラメータ
周囲温度：0 - 65 °C
保管温度：-20 - +80 °C
許容湿度：最大 95 % r.H.（結露なし）
寸法：Ø 65 mm x 220 mm（最大 277 mm）
ハウジング：ステンレス鋼 V2A (1.4305)
保護等級：DIN 40050 に準拠 IP65
重量：約 0.9 kg

調整可能なパラメータ（選択）
測定範囲；アナログI/Oの測定変数とスケール；平滑フィルタ；メモリ動作モード；メモリ保持時間；放射率；透過率；反射周囲放射補償；アラーム接点の限界とモード；ATD パラメータ（オプション）；線形化；LED 状態表示；電流/温度のシミュレーション；カメラモデル用の TBC 機能とホワイトバランス

梱包内容
CellaTemp PA パイロメータ；接続ケーブル VK 02/A（5 m）；内蔵カメラモデル用ビデオケーブル VK 02/F（5 m）；USB ケーブル VK 11/D（1.8 m）；CellaView ソフトウェア；簡易マニュアル

ソフトウェア
CellaView

技術仕様

• モデル / バージョン：CellaTemp PA 40-K016
• 測定範囲（主要セグメント）：500 - 3000 °C（複数の選択可能セグメント）
• 測定原理：二色（比）方式、単色チャネルオプションあり
• 分光範囲：0.95 / 1.05 µm
• 距離比：80:1；測定視野形状：円形；例：400 mm での測定視野直径：5.00 mm
• 典型的応答時間：温度および範囲により最短 ≤ 10 ms
• 精度：読み値の 1 %；再現性 2 K
• 出力 / インターフェース：アナログ出力2系統、スイッチング出力2系統、USB、RS 485
• 電源：24 V DC (+10 % / -20 %)、電流 ≤ 175 mA
• ハウジング / 保護：ステンレス鋼 V2A (1.4305)、IP65
• 動作温度：0 - 65 °C；保管：-20 - +80 °C
• 寸法 / 重量：Ø 65 mm x 220 mm（最大 277 mm） / 約 0.9 kg
• 含まれるもの：CellaTemp PA、本体ケーブル（接続、ビデオ、USB）、CellaView ソフトウェア、マニュアル
