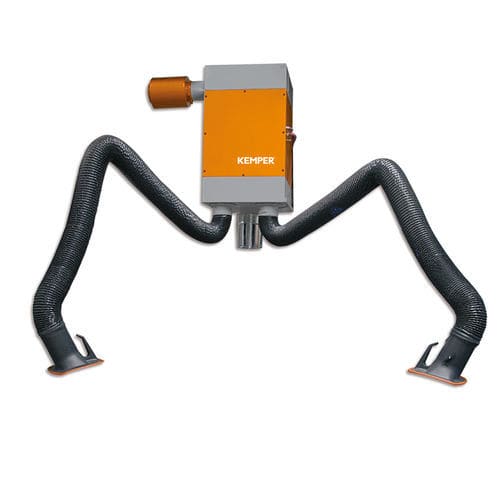

壁取り付け式吸煙機 83 200 100

溶接用カートリッジ式自動

製品概要
固定式の集じんユニットで、吸引アームが2本あり連続使用に対応します。差圧制御の自動フィルター洗浄と、溶接ヒュームや微粉塵向けのKemTex® ePTFE膜カートリッジを装備しています。

ハイライト

• 大量の溶接ヒュームおよび粉じんに対応
• 差圧制御による自動カートリッジ洗浄で連続運転と低ランニングコストを実現
• 2本の吸引アームで、2つの作業箇所を同時または交互に使用可能
• KemTex® ePTFE膜カートリッジによる表面捕集で0.1 μm未満の超微粒子を捕集
• フード内蔵のスロットル弁で吸引力を調整可能
• 流れを最適化したフード形状によりアームの再配置が減少
• 差圧制御の洗浄により圧縮空気消費が少ない
• 省スペースでコスト効率の高い2局所向けソリューション

用途 / 材料・溶接プロセス

• 頻繁な使用・連続運転向け
• 溶接プロセス：MIG/MAG、被覆アーク溶接（MMA）
• 処理材料：鋼材、アルミニウム、ステンレス鋼

機能 / 特長
差圧制御の自動フィルター洗浄を備えた固定式カートリッジフィルターとして、大量の溶接ヒュームや粉じんを伴う連続運転に適しています。KemTex® ePTFE膜カートリッジは表面捕集を行い、0.1 μm未満の超微粒子も確実に捕集します。2本の吸引アームと内蔵スロットル弁により、2つの作業箇所で同時または交互に作業し、吸引力を調整できます。

仕様（抜粋）
重量（kg）：183
奥行き（mm）：655
幅（mm）：655
高さ（mm）：1355
フィルターステージ：1
フィルター面積（m²）：8
分離効率（≥ %）：99.9
モーター出力（kW）：1.5
定格電流（A）：3.5
圧縮空気供給（bar）：5-6
音圧レベル（dB(A)）：71
最大送風量（m³/h）：3000
定格吸引量（m³/h）：1400
最大負圧（Pa）：3000
吸引アーム本数：2本
吸引アーム直径（mm）：150
集じん容器容量（L）：11
圧縮空気タンク容量（L）：25
吸引アーム長さ（m）：2

特性 / 技術仕様

• 重量：183 kg
• 寸法（D × W × H）：655 mm × 655 mm × 1355 mm
• フィルターステージ：1（KemTex® ePTFE膜による表面捕集）
• フィルター面積：8 m²
• 分離効率：≥ 99.9 %
• モーター出力：1.5 kW
• 定格電流：3.5 A
• 圧縮空気供給：5–6 bar（圧縮空気タンク 25 L）
• 音圧レベル：71 dB(A)
• 最大送風量：3000 m³/h
• 定格吸引量：1400 m³/h
• 最大負圧：3000 Pa
• 吸引アーム数：2（アーム直径 150 mm）
• 集じん容器容量：11 L
• アーム標準長さ：2 m（他に3–7 mの長さあり）
